ALINX AXU15EGB ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

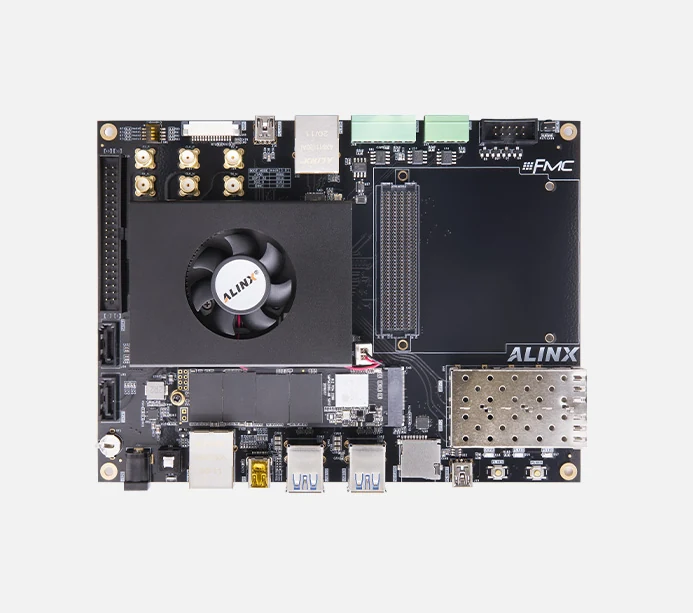

ALINX AXU15EGB

Xilinx Zynq UltraScale+ MPSoC AI SFP+ 10G光纤 FPGA开发板 ZU15EG XCZU15EG AX

ALINXXCZU15EGFPGA
基础信息
芯片型号 XCZU15EG
尺寸 80×60 mm 180×135 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 开发板
供电 12V/3A供电（+12V输入）
资料完整度 高：官网产品参数表
参数 ↗
CPU 4× Cortex-A53 @1.333GHz
内存 2~4GB DDR4
网口 2× 1GbE
存储 64MB eMMC
USB 4× USB 3.0PS/PL各1× Uart转USB（调试串口）
GPU Mali-400 MP2
官网产品页
ALINX AXU15EGB 4 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCZU15EG 芯片页 →
CPU 4× Cortex-A53 @ 1.333GHz
GPU Mali-400 MP2
FPGA 资源
FPGA型号 XCZU15EG-2FFVB1156I
速度等级 -2
逻辑单元 747K
触发器 682K
查找表 341K
DSP Slice 3528
块RAM 26.2Mb
UltraRAM 31.5Mb
用户IO HP I/O 96个 HD I/O 66个
硬件参数
时钟 1个单端33.333MHz晶振提供给PS系统 1个差分200MHz晶振提供给PL逻辑DDR参考时钟
功能
板载传感器 1片温度传感器芯片LM75 检测周围环境温度
RTC 1路内置的RTC实时时钟
按键 1个复位按键+2个用户按键
LED 核心板1个LED灯+底板4个LED灯
电源
供电 12V/3A供电（+12V输入）
工业接口
工业接口 2路CAN通信接口
内存/存储
内存 PS端4GB DDR4 PL端2GB DDR4
存储 32GB eMMC 64MB QSPI Flash 64MB SPI Flash
扩展存储 1× M.2 NVMe 1× microSD
接口
I/O 2路Uart转USB接口（PS和PL各1路） 2路485通信接口 1× FMC HPC 1× 扩展口 40-pin 2.54mm 间距
调试 JTAG · 10-pin 2.54mm 间距
USB 4× USB 3.0 PS/PL各1× Uart转USB（调试串口）
音视频
显示 1× DP · Mini DP（最高4K@30Hz或1080P@60Hz）
摄像头 1× MIPI CSI OV5640
通讯
网络 2× 千兆以太网 2× SFP（最高12.5Gb/s）

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/261
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 62.9
逻辑规模 81.9
片上资源 80.3



高速接口 29.5
处理器 48.3
扩展 60.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 79 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥14999 淘宝购买
