ALINX AXPGL50H ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

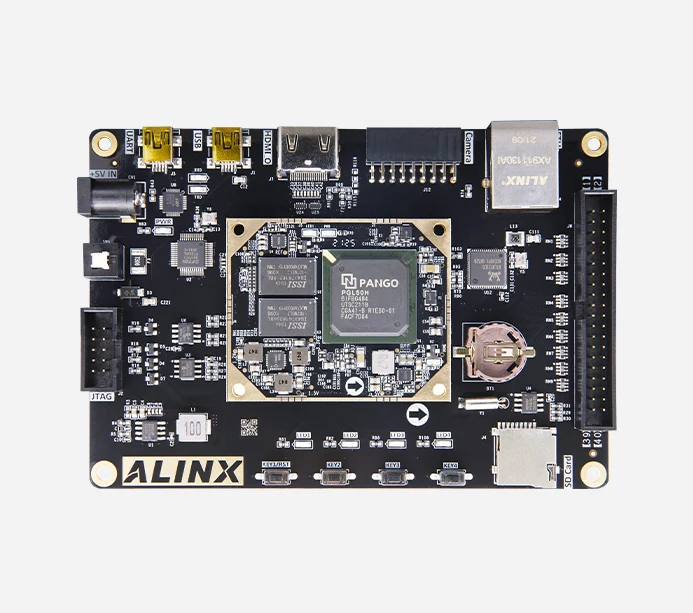

ALINX AXPGL50H

紫光同创 Logos PGL50H 视频HDMI以太网 国产FPGA开发板 AXPGL50H

ALINXPGL50HFPGA
基础信息
芯片型号 紫光同创 PGL50H
尺寸 130×90 mm
类型 FPGA 开发板
供电 5V/2A供电
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
内存 512MB~1GB DDR3
网口 1× 1GbE
存储 16MB Flash
USB 1× USB 2.01× Uart转USB（调试串口）
PCB层数 核心板14层+扩展板4层
PCB 核心板 14 层 PCB
官网产品页
ALINX AXPGL50H

详细参数

ALINX · FPGA 开发板
SoC 紫光同创 PGL50H 芯片页 →
CPU / GPU / NPU 信息待补
通讯
网络 1× 千兆以太网 · RJ45
接口
I/O 1× 扩展口 40-pin 2.54mm 间距
调试 JTAG · 10-pin 2.54mm 间距
USB 1× USB 2.0 1× USB 调试串口
功能
RTC 1路RTC实时时钟，配有电池座，电池的型号为CR1220（需自购）
按键 4个按键
LED 5个LED灯（1个核心板，4个扩展板）
电源
供电 5V/2A供电
FPGA 资源
FPGA型号 PGL50H-6IFBG484
速度等级 -6
触发器 64,200
查找表 42,800（LUT5，等效 LUT4 51,360）
块RAM 134× 18Kb（2,412Kb）
DSP Slice 84（APM）
内存/存储
内存 1GB DDR3（2片512MB，32bit）
存储 16MB QSPI Flash
扩展存储 1× Micro SD+支持SPI模式
硬件参数
时钟 1个125MHz有源差分晶振 1个50MHz差分晶振
音视频
显示 1× HDMI 输出

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/322
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 43.8
逻辑规模 57.2
片上资源 —



高速接口 17.9
处理器 —
扩展 47.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 179 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥1999 淘宝购买
