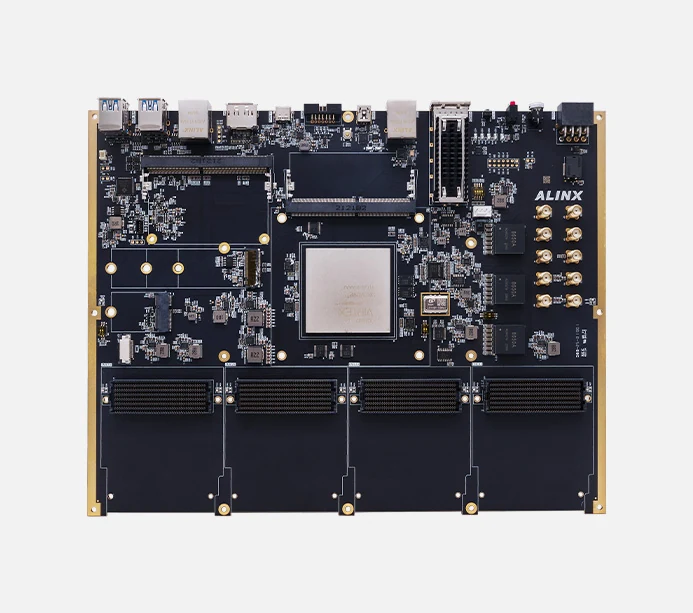

ALINX AXVU9F

ALINX AMD Virtex UltraScale+ XCVU9P + NVIDIA Jetson Orin NX FPGA + GPU

ALINXXCVU9PFPGA
基础信息
芯片型号 XCVU9P
尺寸 295×230 mm
类型 FPGA 开发板
供电 12V/15A
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
内存 32GB DDR4
网口 1× 1GbE
存储 128MB Flash
USB 4× USB 3.0 Type A（HOST）1× USB 3.0 Type C（HOST/SLAVE/OTG）1× Uart转USB
GPU NVIDIA Ampere1024 CUDA 核心
视频编码 H.2651×4K@60 / 3×4K@30 / 6×1080P@60
官网产品页
ALINX AXVU9F 2 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCVU9P 芯片页 →
GPU NVIDIA Ampere1024 CUDA 核心
视频解码 H.2651×8K@30 / 2×4K@60 / 4×4K@30
视频编码 H.2651×4K@60 / 3×4K@30 / 6×1080P@60
FPGA 资源
FPGA型号 XCVU9P-2FLGB2104
逻辑单元 2586K
触发器 2364K
查找表 1182K
UltraRAM 270Mb
块RAM 75.9Mb
DSP Slice 6840
高速收发器 GTY 76x 28.21Gbps
速度等级 -2
温度等级 工业级
通讯
网络 1× 千兆以太网 · RJ45 1× QSFP28 100G
无线通信 预留M.2 KEY-E连接器（适配Wi-Fi/BT模块）
功能
按键 1个用户按键
LED 8个LED（1个电源指示灯、1个配置完成指示灯、2个串口通信指示灯、4个用户LED灯）
硬件参数
时钟 2个200MHz差分晶振 1个可编程多路时钟源（时钟通道数14路）
接口
扩展接口 1个PCIe x2 Gen4 M.2接口 1个PCIe Gen3.0 x4互连接口（连接Jetson Orin NX模组） 1× SFP
I/O 4路FMC++1个14PIN IO扩展口（2.54，6路IO） M.2 SSD（PCIe x2 Gen4） M.2 KEY-E 1× USB 调试串口
调试 1× JTAG · 14-pin
USB 4× USB 3.0 Host · Type-A 1× USB 3.0 · Type-C（HOST/SLAVE/OTG） 1× USB 调试串口
其他接口 10× SMA 接口，4× 验证时钟芯片输入输出信号 4× 连接到 FPGA 的 HPIO 管脚上，可用于差分信号的输入与输出验证 2× 触发信号输入输出
内存/存储
内存 DDR4 SODIMM插槽，最高32GB
存储 2片128MB QSPI Flash 256MB SPI Flash
扩展存储 1个PCIe x2 Gen4 M.2接口（NVME SSD）
电源
供电 12V/15A

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/1039
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 88.5
逻辑规模 93.6
片上资源 89.6



高速接口 100.0
处理器 —
扩展 60.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 7 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥79999 淘宝购买
