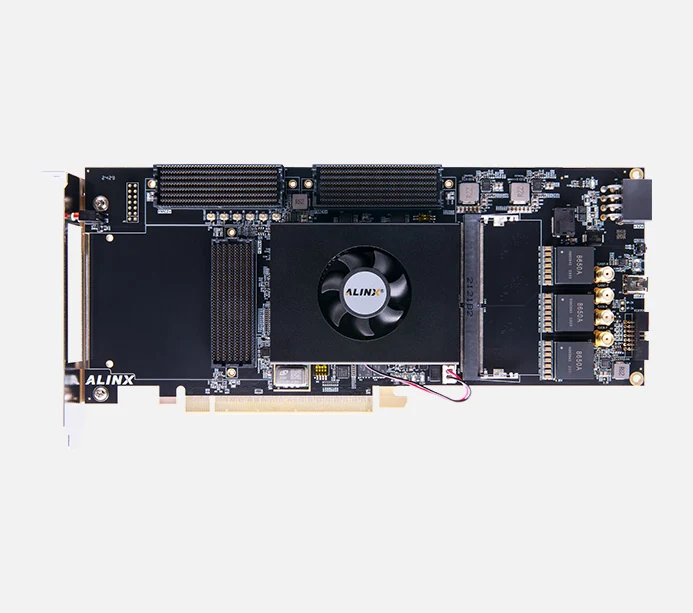

ALINX AMD Virtex UltraScale+ FPGA XCVU13P超高端开发板 PCIe 3.0 FMC+ AXVU13P
ALINXXCVU13PFPGA
基础信息
芯片型号
XCVU13P
尺寸
251×111.15 mm
类型
FPGA 开发板
供电
12V/15A
资料完整度
高:官网产品参数表
品牌
ALINX
参数 ↗
内存
16GB DDR4
存储
256MB Flash
USB
1× Uart转USB
GPU
NVIDIA Ampere1024 CUDA 核心
视频编码
H.2651×4K@60 / 3×4K@30 / 6×1080P@60
视频解码
H.2651×8K@30 / 2×4K@60 / 4×4K@30
3 图 详细参数
ALINX · FPGA 开发板
SoC
Xilinx XCVU13P
芯片页 →
GPU
NVIDIA Ampere1024 CUDA 核心
视频解码
H.2651×8K@30 / 2×4K@60 / 4×4K@30
视频编码
H.2651×4K@60 / 3×4K@30 / 6×1080P@60
Xilinx XCVU13P芯片档案
| 芯片型号 | Xilinx XCVU13P |
|---|---|
| GPU | NVIDIA Ampere;1024 CUDA 核心 |
| 视频编码 | H.265;1×4K@60 / 3×4K@30 / 6×1080P@60 |
| 视频解码 | H.265;1×8K@30 / 2×4K@60 / 4×4K@30 |
| 接口 | |
| 扩展接口 | PCIe 3.0 x16(单通道最高8 Gbps) |
|---|---|
| I/O | 1× 串口 3× FMC+ / PCIe 3.0 x16 1× 扩展口 14-pin(2.54mm,10个HPIO) 3× FMC |
| USB | 1× USB 调试串口 |
| 其他接口 | 1× SMA 差分输入输出接口分别连接到 FPGA 的 HPIO 管脚上, 可用于客户差分信号的输入与输出验证 |
| 功能 | |
| 按键 | 1个用户按键+4位拨码开关 |
|---|---|
| LED | 8个LED(1个DONE指示灯、1个电源指示灯、4个用户指示灯、2个串口指示灯) |
| 硬件参数 | |
| 时钟 | 2个200MHz差分晶振 |
|---|---|
| 电源 | |
| 供电 | 12V/15A |
|---|---|
| 内存/存储 | |
| 内存 | DDR4 SODIMM插槽,最高16GB |
|---|---|
| 存储 | 2片128MB QSPI Flash(共256MB) 256MB SPI Flash |
| FPGA 资源 | |
| FPGA型号 | XCVU13P-2FHGB2104I |
|---|---|
| 逻辑单元 | 3780K |
| 触发器 | 3456K |
| 查找表 | 1728K |
| 块RAM | 94.5Mb |
| UltraRAM | 360Mb |
| DSP Slice | 12,288 |
| 高速收发器 | GTY 28.21Gbps,76个 |
| 速度等级 | -2 |
| 温度等级 | 工业级 |
