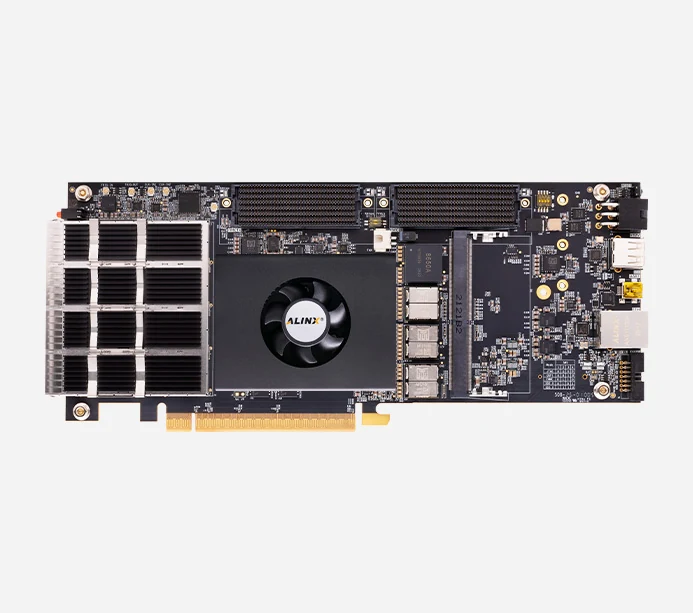

AMD Versal Premium XCVP1502 FPGA开发板 AXVP1502P
ALINXXCVP1502FPGA
基础信息
芯片型号
XCVP1502
尺寸
256×106.6 mm
类型
FPGA 开发板
供电
DC 12V
资料完整度
高:官网产品参数表
品牌
ALINX
参数 ↗
内存
32GB DDR4
网口
1GbE
存储
256MB eMMC
USB
1× USB 2.0 host1× USB-UART(PS端)
FPGA型号
XCVP1502-3HSEVSVA2785
逻辑单元
3763K
2 图 详细参数
ALINX · FPGA 开发板
SoC
Xilinx XCVP1502
芯片页 →
CPU / GPU / NPU 信息待补
| 通讯 | |
| 网络 | 4× QSFP-DD(每个400G) PS 端 1× 千兆以太网 |
|---|---|
| 内存/存储 | |
| 内存 | 2组32GB SODIMM插槽(标配16GB内存条2条) DDR4 |
|---|---|
| 存储 | 32GB eMMC;256MB QSPI Flash |
| 扩展存储 | M.2(PCIe Gen3.0 x4 SSD) 1× microSD / SD 3.0 |
| 电源 | |
| 供电 | DC 12V |
|---|---|
| 硬件参数 | |
| 时钟 | 5路IPEX接口(2路时钟输入、1路时钟输出、1路信号触发输入、1路信号触发输出) |
|---|---|
| FPGA 资源 | |
| FPGA型号 | XCVP1502-3HSEVSVA2785 |
|---|---|
| 逻辑单元 | 3763K |
| 查找表 | 1,720,448 |
| 高速收发器 | GTYP 28x 32.75 Gb/s GTM 60x 58 Gb/s |
| 接口 | |
| 扩展接口 | PCIe x16(支持Gen4.0x16或Gen5.0x8) 4× SFP |
|---|---|
| I/O | PS 端 1× USB 调试串口 2× FMC+ PCIe x16(Gen4.0x16或Gen5.0x8) |
| 调试 | 1× JTAG |
| USB | 1× USB 2.0 Host 1× USB 调试串口(PS端) |
