ALINX PGL12G ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

ALINX PGL12G

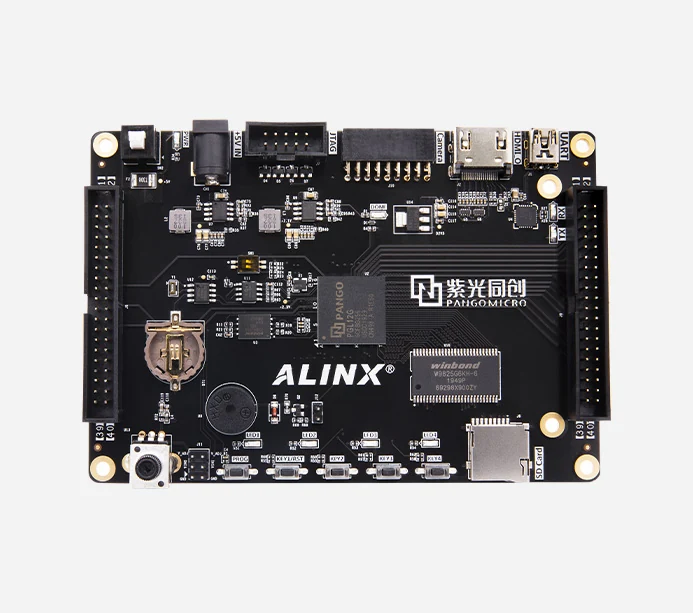

ALINX 紫光同创 Logos PGL12G 国产FPGA开发板 黑金HDMI视频 PGL12G

ALINXPGL12GFPGA
基础信息
芯片型号 紫光同创 PGL12G
尺寸 130×90 mm
类型 FPGA 开发板
供电 USB 5V
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
内存 32MB SDRAM
存储 8MB Flash
USB 1路Uart转USB接口
PCB层数 6层
PCB 开发板 6 层 PCB
FPGA型号 PGL12G-6CFBG256
官网产品页
ALINX PGL12G 4 图

详细参数

ALINX · FPGA 开发板
SoC 紫光同创 PGL12G 芯片页 →
CPU / GPU / NPU 信息待补
硬件参数
时钟 1个50MHz有源晶振
内存/存储
内存 32MB SDRAM
存储 8MB QSPI Flash
扩展存储 1× microSD（支持SPI模式）
音视频
显示 1× HDMI 输出
功能
RTC 1路RTC实时时钟（CR1220电池座）
按键 1个复位按键+4个用户按键
LED 1个电源指示灯 1个配置LED灯 4个用户LED灯 2个串口指示灯
电源
供电 USB 5V
FPGA 资源
FPGA型号 PGL12G-6CFBG256
分布式RAM 39424 bits
用户IO 2个40针扩展口（每个IO口34路）
速度等级 -6
温度等级 0℃ ~ +70℃
查找表 10,400（LUT5，等效 LUT4 12,480）
触发器 15,600
块RAM 30× 18Kb（540Kb）
DSP Slice 20（APM）
接口
I/O 2× 扩展口 40-pin（2.54mm间距，34路IO） 1× 摄像头 · 18-pin
调试 JTAG · 10-pin 2.54mm 间距
USB 1× USB 调试串口
低速总线 2路AD输入接口

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/324
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 30.9
逻辑规模 37.9
片上资源 —



高速接口 0.6
处理器 —
扩展 55.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 238 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥629 淘宝购买
