ALINX Z11-P ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

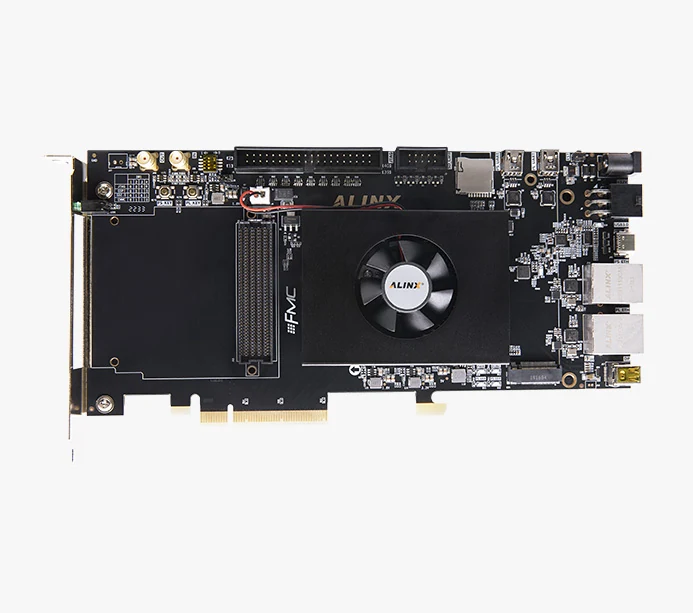

ALINX Z11-P

AMD Xilinx Zynq UltraScale+ MPSoC PCIE AI FPGA开发板 XCZU11EG Z11-P

ALINXXCZU11EGFPGA
基础信息
芯片型号 XCZU11EG
尺寸 222×106.7 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 开发板
供电 12V，12V/3A
资料完整度 高：官网产品参数表
参数 ↗
CPU 4× Cortex-A53
内存 4~8GB DDR4
网口 2× 1GbE
存储 64MB eMMC
USB 1路USB 3.0 Type C（HOST/SLAVE/OTG）2路Uart转USB接口
GPU Mali-400 MP2
官网产品页
ALINX Z11-P 3 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCZU11EG 芯片页 →
CPU 4× Cortex-A53
GPU Mali-400 MP2
内存/存储
内存 8GB DDR4（PS端4GB+PL端4GB）
存储 32GB eMMC 64MB QSPI Flash 64MB SPI Flash
扩展存储 1× microSD 1× M.2 PCIe x1 SSD
音视频
显示 1× DP 输出 · Mini DP（4K@30Hz或1080P@60Hz） 1× DP 4K@30
通讯
网络 2× 千兆以太网（PS和PL各1路）
功能
板载传感器 温度传感器（LM75A）
按键 核心板上1个电源指示灯 底板上1个电源指示灯 1个复位按键 2个用户按键
LED 1个DONE配置指示灯 4个用户指示灯（2个为板侧安装）
电源
供电 +12V，12V/3A
接口
扩展接口 1× PCIe x8（PCI Express 3.0，单通道最高8Gbps）
I/O 2× USB 调试串口（PS和PL各1路） 1× FMC HPC · 扩展口 1× 扩展口 40-pin 2.54mm 间距 1× M.2（PCIe x1，SSD）
调试 1× JTAG
USB 1× USB 3.0 · Type-C（HOST/SLAVE/OTG） 2× USB 调试串口
FPGA 资源
FPGA型号 XCZU11EG-2FFVC1156I
逻辑单元 653K
触发器 597K
查找表 299K
块RAM 21.1Mb
DSP Slice 2928
用户IO HP I/O 134个 HD I/O 46个
高速收发器 16× GTH收发器（16.3Gb/s）
UltraRAM 80 块（22.5Mb）

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/922
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 74.5
逻辑规模 80.4
片上资源 77.5



高速接口 90.8
处理器 50.4
扩展 60.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 24 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥15999 淘宝购买
