ALINX VD100

AMD Versal AI Edge VE2302 自适应计算加速平台开发板 VD100

ALINXXCVE2302FPGA
基础信息
芯片型号 XCVE2302
尺寸 181.71×106.65 mm 65×60 mm
类型 FPGA 开发板
供电 12V，12V/3A
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
内存 1~4GB DDR4
网口 2× 1GbE
存储 64MB eMMC
USB 1路USB 2.01路Uart转USB接口
PCB层数 核心板16层+扩展板8层
PCB 核心板 16 层 PCB
官网产品页

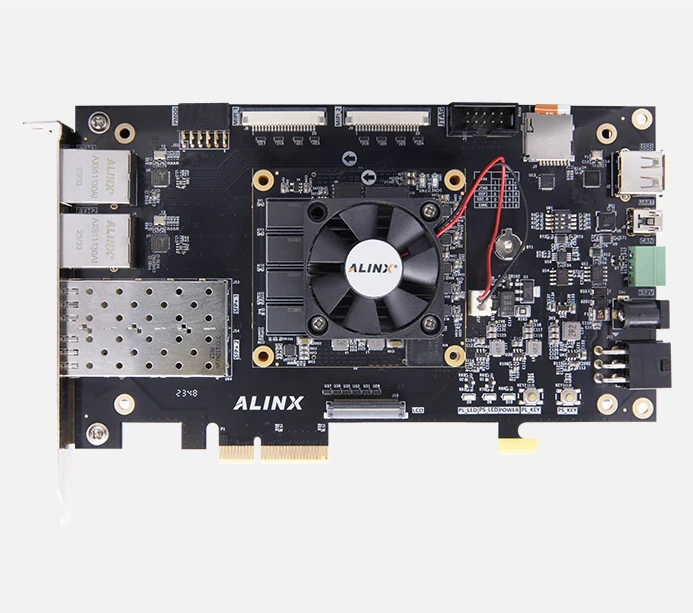

ALINX VD100 3 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCVE2302 芯片页 →
CPU / GPU / NPU 信息待补
内存/存储
内存 4GB DDR4（4片1GB）
存储 32GB eMMC 64MB QSPI Flash 64MB SPI Flash
扩展存储 1× microSD
工业接口
工业接口 1× CAN FD · 接线端子 3-pin
音视频
显示 1× LVDS
功能
板载传感器 温度传感器（LM75）
按键 扩展板2个用户按键
LED 核心板2个LED灯+扩展板3个LED灯
RTC 1个32.768kHz无源晶体（PS实时时钟源）
硬件参数
时钟 1个32.768kHz无源晶体 1个33.333MHz晶振 1个差分200MHz时钟源
电源
供电 +12V，12V/3A
FPGA 资源
FPGA型号 XCVE2302-SFVA784-1LP-E-S
逻辑单元 328,720
查找表 150,272
分布式RAM 4.6 Mb
块RAM 5.4 Mb
UltraRAM 43.6 Mb
高速收发器 8× GTYP 收发器
DSP Slice 464（DSP58）
通讯
网络 2× 千兆以太网
接口
扩展接口 1× PCIe 4.0 x4 2× SFP
I/O 1× USB 调试串口 1× PMOD 扩展口（12针2.54mm间距，8路3.3V IO）
调试 1× JTAG
USB 1× USB 2.0 1× USB 调试串口

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/725
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 64.2
逻辑规模 73.0
片上资源 49.1



高速接口 74.4
处理器 —
扩展 45.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 68 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥11999 淘宝购买
