ALINX PGL22G ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

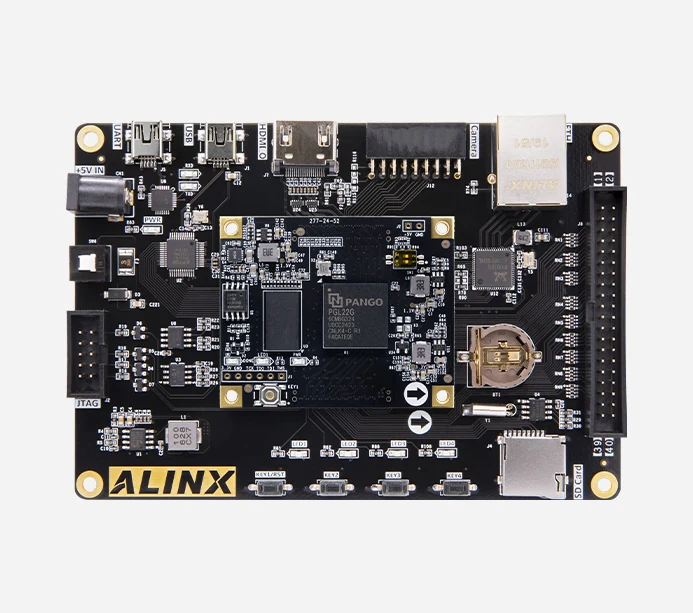

ALINX PGL22G

紫光同创 Logos PGL22G 国产 FPGA 开发板

ALINXPGL22GFPGA
基础信息
芯片型号 紫光同创 PGL22G
尺寸 130×90 mm
类型 FPGA 开发板
供电 5V，2A
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
内存 256MB DDR3
网口 1× 1GbE
存储 16MB Flash
USB 1路USB 2.0接口1路Uart转USB接口
PCB层数 核心板10层+扩展板4层
PCB 核心板 10 层 PCB
官网产品页
ALINX PGL22G 4 图

详细参数

ALINX · FPGA 开发板
SoC 紫光同创 PGL22G 芯片页 →
CPU / GPU / NPU 信息待补
接口
I/O 1× 扩展口 40-pin（2.54mm间距，34路IO） 1× 摄像头 · 18-pin 1× ADC
调试 JTAG · 10-pin 2.54mm 间距
USB 1× USB 2.0 1× USB 调试串口
音视频
显示 1× HDMI 输出
通讯
网络 1× 千兆以太网 · RJ45
功能
RTC 1路RTC实时时钟（CR1220电池座）
按键 4个按键
LED 5个LED灯（1个核心板，4个扩展板）
电源
供电 5V，2A
FPGA 资源
FPGA型号 PGL22G-6CMBG324
速度等级 6
查找表 21,043（等效LUT4）
触发器 26,304个
分布式RAM 70144 bits
用户IO 核心板114个I/O 40针扩展口IO口34路
温度等级 0℃ ~ +70℃
块RAM 48× 18Kb（864Kb）
DSP Slice 30（APM）
内存/存储
内存 256MB DDR3
存储 16MB QSPI Flash
扩展存储 1× microSD（支持SPI模式）
硬件参数
时钟 1个50MHz有源晶振

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/325
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 38.0
逻辑规模 45.1
片上资源 —



高速接口 12.9
处理器 —
扩展 55.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 207 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥1099 淘宝购买
