Microphase PE100-XC7Z015 微相（Microphase） · FPGA 开发板

总览

微相（Microphase） · FPGA 开发板

Microphase PE100-XC7Z015

微相 PE100-XC7Z015 FPGA 开发板

微相FPGA
基础信息
类型 FPGA 开发板
供电 12V/2A（DC插座 / 主板供电）
资料完整度 高：官网产品参数表
品牌 微相（Microphase）
参数 ↗
内存 1GB DDR3
网口 2× 1GbE
存储 8GB eMMC
USB 4× USB 2.0 Host1× USB UART
视频 一路HDMI输出（采用ADI HDMI专用芯片，1080p@60Hz）
扩展存储 一路SD卡存储ZYNQ系统启动镜像文件与文件系统
官网产品页

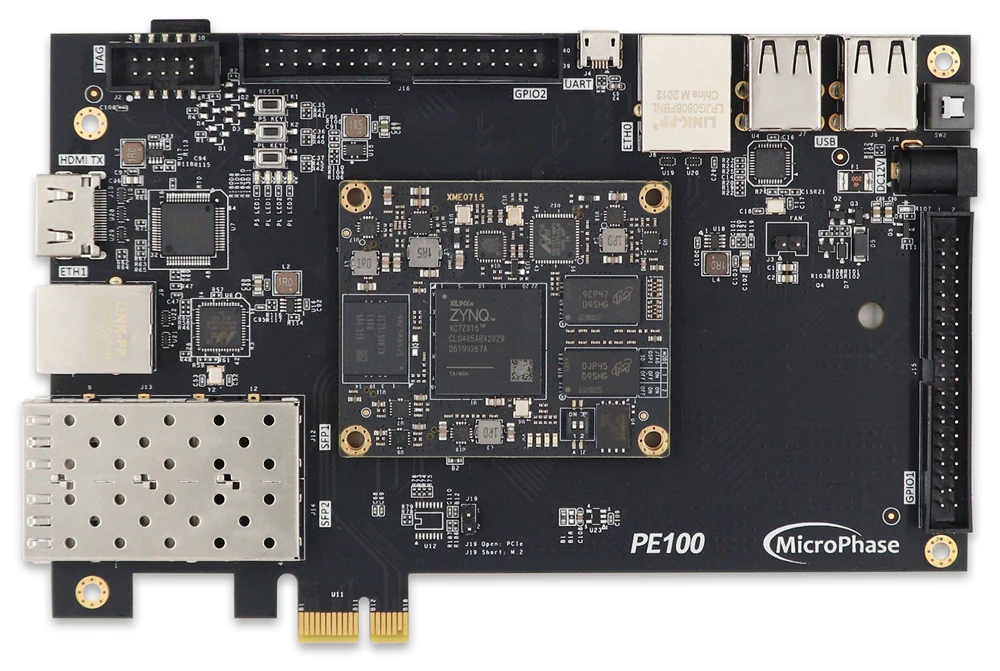

Microphase PE100-XC7Z015 3 图

详细参数

微相（Microphase） · FPGA 开发板
功能
按键 3个按键（1个复位按键，2个用户按键PS、PL侧各1个）
LED 一个电源状态LED 4个用户LED（PS侧1个，PL侧3个）
电源
供电 12V/2A（DC插座 / 主板供电）
FPGA 资源
FPGA型号 XC7Z015-2CLG485I
查找表 46,200
DSP Slice 160
逻辑单元 74K
触发器 92,400
块RAM 3.3Mb
硬件参数
时钟 核心板1个33.33MHz有源晶振（PS） 1个50MHz有源晶振（PL）
通讯
网络 2× 千兆以太网（PS、PL侧各一路）
音视频
显示 HDMI 输出（采用ADI HDMI专用芯片，1080p@60Hz）
内存/存储
内存 核心板1GB DDR3
存储 核心板8GB eMMC Flash 256Mbit QSPI Flash
扩展存储 一路SD卡存储ZYNQ系统启动镜像文件与文件系统
接口
扩展接口 2× SFP
I/O 2× 扩展口 40-pin
调试 JTAG · 10-pin 2.54mm 间距
USB 4× USB 2.0 Host 1× USB 调试串口

软件生态

微相（Microphase） · FPGA 开发板
官方文档 microphase.cn/productinfo/56917.html
官网产品页 官网

评价与评分

微相（Microphase） · FPGA 开发板

FPGA 板

综合评分 41.8
逻辑规模 55.7
片上资源 35.8



高速接口 17.9
处理器 —
扩展 47.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 191 / 252 名
