Microphase Mizar-Z7 微相（Microphase） · FPGA 开发板

总览

微相（Microphase） · FPGA 开发板

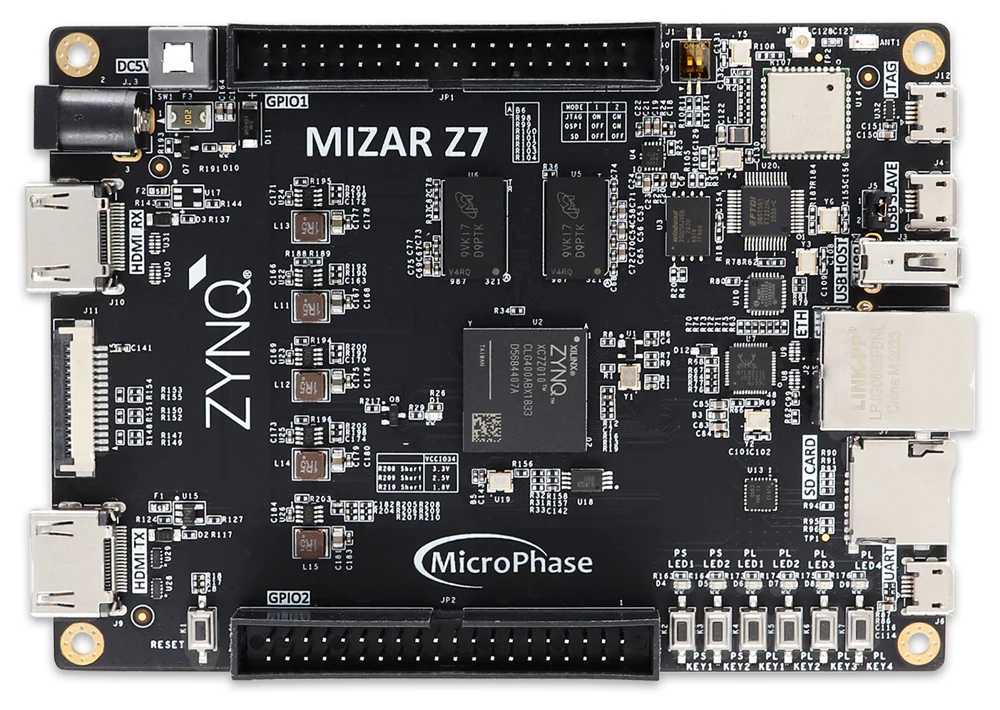

Microphase Mizar-Z7

微相 Mizar-Z7 FPGA 开发板

微相FPGA
基础信息
尺寸 125×90 mm
类型 FPGA 开发板
供电 DC 5V/2A
资料完整度 高：官网产品参数表
品牌 微相（Microphase）
参数 ↗
内存 512MB~1GB DDR3
网口 1GbE
存储 Flash
USB 1× USB Host1× USB Slave1× USB UART
PCB层数 8层（沉金工艺）
PCB 8 层 PCB
官网产品页
Microphase Mizar-Z7 3 图

详细参数

微相（Microphase） · FPGA 开发板
音视频
显示 HDMI视频输出接口（可配置为HDMI RX） HDMI2可配置为HDMI TX（仅7020版本）
摄像头 1× MIPI CSI（仅7020版本）
功能
按键 一个系统复位按键 6个用户按键（PS侧2个，PL侧4个） 2个系统LED（电源和下载状态各一个）
LED 6个用户LED（PS侧2个，PL侧4个）
电源
供电 DC 5V/2A
FPGA 资源
查找表 17,600（7010）/ 53,200（7020）
DSP Slice 80（7010）/ 220（7020）
逻辑单元 28K（7010）/ 85K（7020）
触发器 35,200（7010）/ 106,400（7020）
块RAM 2.1Mb（7010）/ 4.9Mb（7020）
接口
调试 板载USB JTAG电路
USB 1× USB Host 1× USB Slave 1× USB UART
内存/存储
内存 512MB DDR3（7010版本）或1GB DDR3（7020版本）
存储 256Mbit QSPI Flash 256MB SPI Flash
扩展存储 一路SD卡，存储ZYNQ系统启动镜像文件与文件系统
通讯
网络 千兆以太网
无线通信 1通道Wi-Fi集成蓝牙（仅7020版本）
硬件参数
时钟 1个33.33MHz有源晶振（PS） 1个50MHz有源晶振（PL）

软件生态

微相（Microphase） · FPGA 开发板
官方文档 microphase.cn/productinfo/56901.html
官网产品页 官网

评价与评分

微相（Microphase） · FPGA 开发板

FPGA 板

综合评分 33.0
逻辑规模 42.8
片上资源 28.1



高速接口 17.9
处理器 —
扩展 35.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 229 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

微相（Microphase） · FPGA 开发板
待定 淘宝购买
