Microphase XME0715 微相（Microphase） · FPGA 核心板

总览

微相（Microphase） · FPGA 核心板

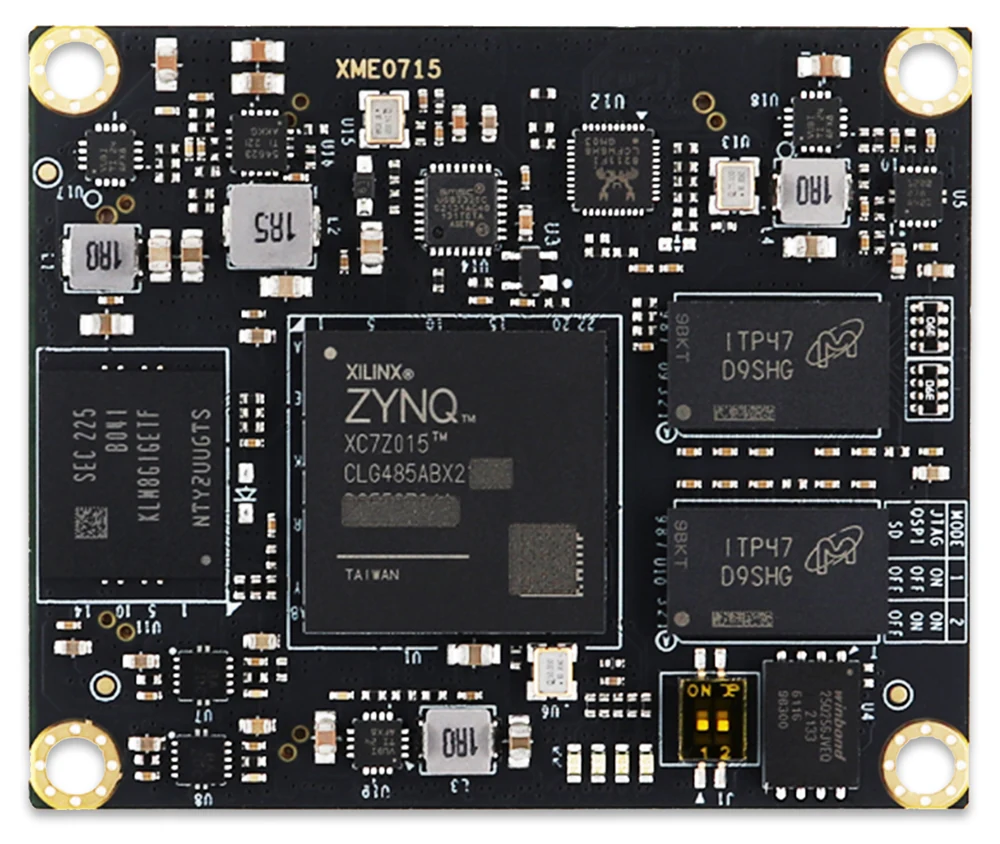

Microphase XME0715

微相 XME0715 FPGA 核心板

微相XC7Z015FPGA
基础信息
芯片型号 XC7Z015
尺寸 50×60 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 核心板
供电 5V~15V
资料完整度 高：官网产品参数表
参数 ↗
CPU 2× Cortex-A9 @766MHz
内存 1GB DDR3
网口 1GbE
CPU主频 766MHz
存储 eMMC
USB 1× USB OTG
官网产品页
Microphase XME0715 3 图

详细参数

微相（Microphase） · FPGA 核心板
SoC Xilinx XC7Z015 ARMv7 芯片页 →
CPU 2× Cortex-A9最高 766MHz
通讯
网络 千兆以太网PHY（10/100/1000M自适应）
功能
LED 1个电源指示灯 1个FPGA配置状态指示灯 2个用户LED（1个由PS侧控制，1个由PL侧控制）
复位键 专用的电源监控复位电路 PL
硬件参数
时钟 1个33.33MHz有源晶振（PS） 1个50MHz有源晶振（PL）
接口
I/O 高速板对板连接器 142
USB 1× USB OTG
电源
供电 5V~15V
FPGA 资源
逻辑单元 74K
高速收发器 4个GTP收发器（6.25Gbps，可做PCle 2.0x4）
FPGA型号 XC7Z015-2CLG485I
查找表 46,200
DSP Slice 160 (18x25MACCs)
触发器 92,400
块RAM 3.3Mb
内存/存储
内存 1GB DDR3
存储 8GByte eMMC Flash 256Mbit QSPI Flash 256MB SPI Flash

软件生态

微相（Microphase） · FPGA 核心板
官方文档 microphase.cn/productinfo/9732.html
官网产品页 官网

评价与评分

微相（Microphase） · FPGA 核心板

FPGA 板

综合评分 41.9
逻辑规模 55.7
片上资源 35.8



高速接口 48.7
处理器 25.8
扩展 23.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 189 / 252 名
