Sipeed Tang Mega 138K Pro Sipeed(矽速) · FPGA 开发板

总览

Sipeed(矽速) · FPGA 开发板

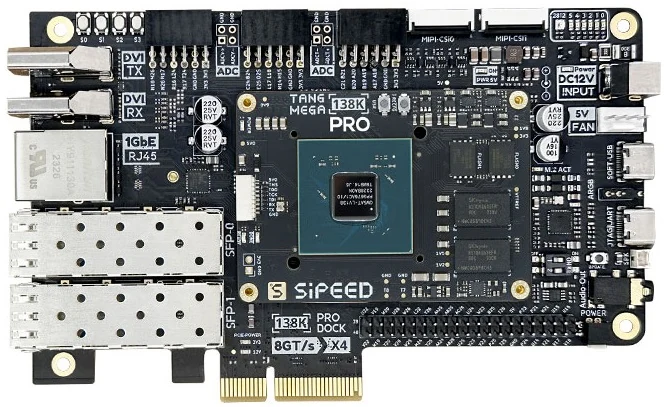

Sipeed Tang Mega 138K Pro

矽速GW5AST-LV138FPG676AFPGA
基础信息
芯片型号 GW5AST-LV138FPG676A
尺寸 50×70 mm
类型 FPGA 开发板
供电 12V DC
资料完整度 高：官方规格已核验
品牌 Sipeed(矽速)
参数 ↗
CPU 片上 RISC-V 硬核
内存 512MB~1GB DDR3
网口 1× 1GbE
存储 Flash
USB 1× USB JTAG&UART1× Custom USB
系统 Gowin EDA
官方产品或资料页
Sipeed Tang Mega 138K Pro

详细参数

Sipeed(矽速) · FPGA 开发板
SoC Gowin GW5AST-LV138FPG676A 22nm RISC-V 芯片页 →
CPU 片上 RISC-V 硬核
硬件参数
时钟 2× MS5351（为Serdes提供RefClk）
FPGA 资源
高速收发器 8路Transceivers，270Mbps-12.5Gbps 底板2× SFP+
音视频
显示 2× DVI TX（与DVI RX复用） 1× RGB Interface（RGB888）
摄像头 2× MIPI CSI 3 lanes 1× DVP 摄像头
音频 1× 扬声器接口 1× 3.5mm 耳机接口 1× MIC ARRAY 接口（适配Sipeed 6+1麦克风阵列）
功能
按键 4× 按键+1× 电源开关
LED 6× LED+1× WS2812
通讯
网络 1× 千兆以太网 2× SFP+ 10G
电源
供电 12V DC
内存/存储
内存 1GB DDR3（512MB x 2）
存储 128Mbits Flash x 2 2×128Mbit Flash microSD EEPROM
扩展存储 1× SD 卡
接口
扩展接口 1× PCIe 3.0 x4 · 金手指
I/O 1× USB 调试串口 / JTAG（底板） 核心板调试串口 · SH1.0 8-pin 3× PMOD 扩展口 排针 40-pin 1× PCIe 3.0 x4 M.2（预留）
调试 USB JTAG USB 调试串口
USB 1× USB JTAG&UART 1× Custom USB
低速总线 2× ADC

软件生态

Sipeed(矽速) · FPGA 开发板
官方文档 wiki.sipeed.com/hardware/en/tang/tang-mega-138k/mega-138k-pro.html
系统 Gowin EDA
官方产品或资料页 官网

评价与评分

Sipeed(矽速) · FPGA 开发板

FPGA 板

综合评分 59.4
逻辑规模 68.7
片上资源 43.6



高速接口 74.6
处理器 —
扩展 33.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 106 / 252 名
