Sipeed Tang Mega 60K Sipeed(矽速) · FPGA 开发板

总览

Sipeed(矽速) · FPGA 开发板

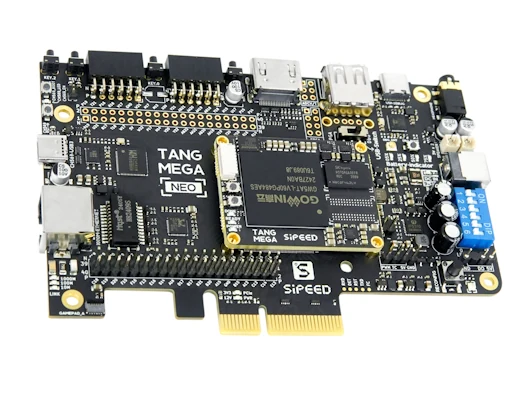

Sipeed Tang Mega 60K

矽速GW5AT-LV60P484AFPGA
基础信息
芯片型号 GW5AT-LV60P484A
尺寸 35×45 mm
类型 FPGA 开发板
供电 12V DC（DC5521）；3.7V 锂电池
资料完整度 高：官方规格已核验
品牌 Sipeed(矽速)
参数 ↗
CPU 无硬核 CPU；可实现 FPGA 软核
内存 512MB~4GB DDR3
网口 1× 1GbE
存储 Flash
USB 1× USB3（CH569，5Gbps）1× USB JTAG & UART
系统 Gowin EDA
官方产品或资料页
Sipeed Tang Mega 60K

详细参数

Sipeed(矽速) · FPGA 开发板
SoC Gowin GW5AT-LV60P484A 22nm FPGA 芯片页 →
CPU 无硬核 CPU；可实现 FPGA 软核
FPGA 资源
高速收发器 4路Transceivers，270Mbps-8.8Gbps
接口
扩展接口 1× PCIe 2.0 x1（4-lane @ 5Gbps金手指，目前仅1-lane模式） PCIe 2.0 x1（当前 Dock 支持）
I/O 1× USB 调试串口 / JTAG（底板） 核心板调试串口 · SH1.0 8-pin 2× PMOD 2× 2x20P 排针 PCIe AIC 金手指（当前仅 1-lane 模式） 2× PMOD；2×20-Pin 排针
调试 USB JTAG USB 调试串口
USB 1× USB 3.0（CH569，5Gbps） 1× USB 调试串口 / JTAG
低速总线 2× ADC（差分输入）
通讯
网络 1× 千兆以太网
电源
供电 12V DC（DC5521）；3.7V 锂电池
内存/存储
内存 4Gb（512MB x 1） 512MiB DDR3
存储 64Mbits Flash 64Mbit Flash microSD
扩展存储 1× SD Slot（1-bit SDIO/MMC或SPI模式）
硬件参数
时钟 1× MS5351（为Serdes提供RefClk）
音视频
显示 1× HDMI 输入 / 输出（DVI） 1× RGB 并口屏 RGB888
摄像头 1× DVP Interface（与PMOD、2x20P排针复用） DVP；MIPI C/D-PHY
音频 2× Speaker CONN.（立体声，2x 3W） 1× 3.5mm 耳机接口 1× MIC ARRAY Interface（适配Sipeed 6+1麦克风阵列）
功能
按键 3× User-KEY 1× Reconfig-KEY 1× 电源按键 8× PMOD_LED
LED 4× 电池指示灯 LED 1× WS2812

软件生态

Sipeed(矽速) · FPGA 开发板
官方文档 wiki.sipeed.com/hardware/en/tang/tang-mega-60k/mega-60k.html
系统 Gowin EDA
官方产品或资料页 官网

评价与评分

Sipeed(矽速) · FPGA 开发板

FPGA 板

综合评分 53.1
逻辑规模 59.4
片上资源 32.1



高速接口 63.8
处理器 —
扩展 45.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 143 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

Sipeed(矽速) · FPGA 开发板
— 淘宝购买
