Sipeed Tang Nano 20K Sipeed(矽速) · FPGA 开发板

总览

Sipeed(矽速) · FPGA 开发板

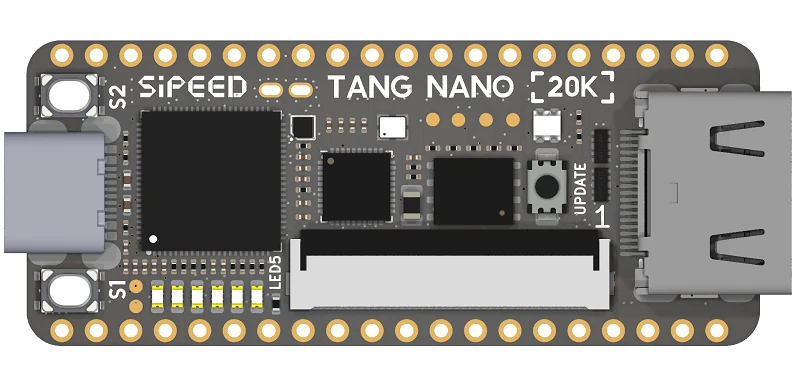

Sipeed Tang Nano 20K

矽速GW2AR-LV18FPGA
基础信息
芯片型号 GW2AR-LV18
尺寸 22.55×54.04 mm
类型 FPGA 开发板
资料完整度 高：官方规格已核验
品牌 Sipeed(矽速)
参数 ↗
CPU 无硬核 CPU；可实现 FPGA 软核
内存 SDRAM
存储 Flash
系统 Gowin EDA / openFPGALoader
CPU架构 FPGA
芯片品牌 Gowin / 高云
官方产品或资料页
Sipeed Tang Nano 20K

详细参数

Sipeed(矽速) · FPGA 开发板
SoC Gowin GW2AR-LV18 FPGA 芯片页 →
CPU 无硬核 CPU；可实现 FPGA 软核
硬件参数
时钟 27MHz crystal MS5351（为FPGA额外提供3路时钟）
功能
按键 2× 用户按键
LED 6× LED 1× RGB LED（WS2812）
接口
I/O 板载BL616 USB to UART for FPGA 排针 2×24-pin PMOD 扩展口
调试 板载BL616 JTAG for FPGA 预留Jtag test point 板载 BL616 调试器（USB-JTAG / USB-UART / USB-SPI）
内存/存储
内存 64M bits 32bits（主控内置） 828Kbit BSRAM 64Mbit（32-bit） SDR SDRAM
存储 64Mbits Flash 64Mbit Flash microSD
扩展存储 1× microSD
音视频
显示 HDMI RGB · 40-pin
摄像头 DVP 摄像头
音频 PCM / 喇叭 MAX98357A

软件生态

Sipeed(矽速) · FPGA 开发板
官方文档 wiki.sipeed.com/hardware/en/tang/tang-nano-20k/nano-20k.html
系统 Gowin EDAopenFPGALoader
官方产品或资料页 官网

评价与评分

Sipeed(矽速) · FPGA 开发板

FPGA 板

综合评分 40.9
逻辑规模 44.9
片上资源 23.6



高速接口 —
处理器 —
扩展 49.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 193 / 252 名
