DR1M90工业评估板-MiniEVM 创龙科技（Tronlong） · FPGA 开发板

总览

创龙科技（Tronlong） · FPGA 开发板

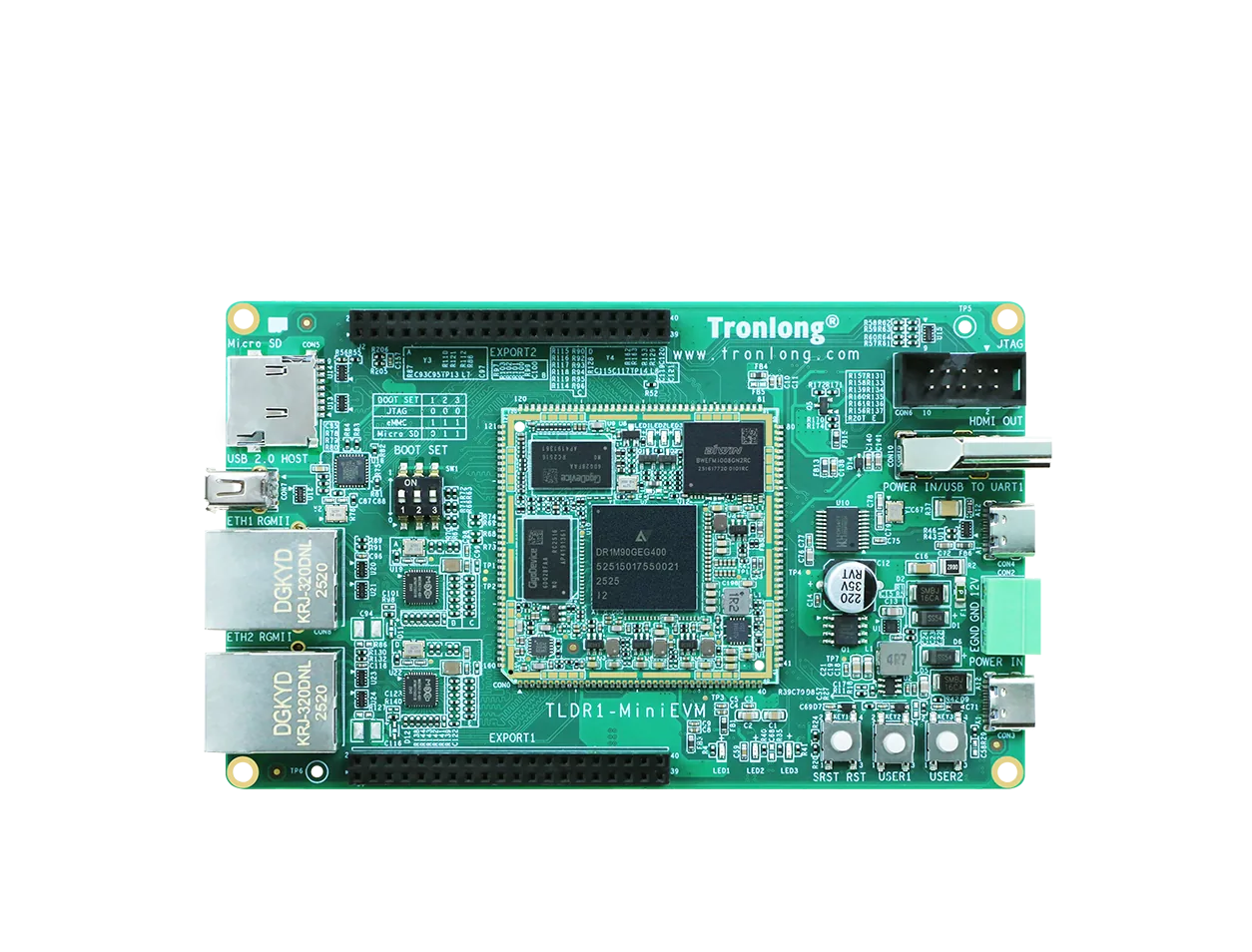

DR1M90工业评估板-MiniEVM

DR1M90工业评估板-MiniEVM，创龙科技工业级开发板

创龙AI工业FPGA
基础信息
芯片型号 安路科技DR1M90GEG400
尺寸 45×45 mm 80×130 mm
工作温度 -40℃~+85℃（工业级，核心板）
类型 FPGA 开发板
功耗 状态1 3.24W，状态2 3.48W
供电 Type-C 5V（支持快充9V） 12V 3pin绿色端子
参数 ↗
CPU 2× Cortex-A35 @1GHz
内存 1~2GB DDR4
网口 2× 1GbE
CPU主频 1GHz
存储 8~16GB eMMC
USB 1× USB 2.0 Host Type-A
官方产品页
DR1M90工业评估板-MiniEVM

详细参数

创龙科技（Tronlong） · FPGA 开发板
SoC 安路科技DR1M90GEG400 28nm ARM 64-bit 0.4 TOPS 芯片页 →
CPU 2× Cortex-A35 @ 1GHz
通讯
网络 2× 千兆以太网 · RJ45（ETH1 PS端，ETH2 PL端）
接口
I/O 1× 调试串口 / USB · Type-C 2× 排母 2×20-pin EXPORT
调试 1× JTAG PS 端 / PL 端（2x 5pin简易牛角座）
USB 1× USB 2.0 Host · Type-A
其他接口 2× 扩展口 EXPORT 2× 排母 20-pin 2.54mm 间距
电源
供电 Type-C 5V（支持快充9V） 12V 3pin绿色端子
功耗 评估板12.0V：状态1 3.24W，状态2 3.48W 核心板状态1：1.50W
硬件参数
时钟 PS端：33.33MHz
内存/存储
内存 1GB / 2GB DDR4
存储 8GB / 16GB eMMC
扩展存储 1× microSD
FPGA 资源
逻辑单元 94.464K LUTs
功能
按键 1× SRST复位按键 1× PS端用户输入按键 1× PL端用户输入按键
LED 2× 电源指示灯 1× PL端DONE指示灯 2× PS端用户可编程指示灯 1× PL端用户可编程指示灯
音视频
显示 1× HDMI OUT，由PL_IO通过RGB/YUV转HDMI转换芯片引出，支持1080P@60fps分辨率，HDMI母座（PL端） 备注：HDMI OUT与TFT LCD存在引脚复用关系 1× TFT LCD电阻触摸屏接口，由PL_IO直接引出，支持1080P@60fps，40pin FFC连接器，间距0.5mm（PL端）

软件生态

创龙科技（Tronlong） · FPGA 开发板
官方文档 tronlong.com/productinfo216.html
系统 Buildroot-2022.02（Linux-6.1.111、Linux-RT-6.1.111）
官方产品页 官网

评价与评分

创龙科技（Tronlong） · FPGA 开发板

FPGA 板

综合评分 40.4
逻辑规模 59.2
片上资源 —



高速接口 20.4
处理器 28.6
扩展 35.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 195 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

创龙科技（Tronlong） · FPGA 开发板
待定 淘宝购买
