DR1M90工业评估板-邮票孔 创龙科技（Tronlong） · FPGA 开发板

总览

创龙科技（Tronlong） · FPGA 开发板

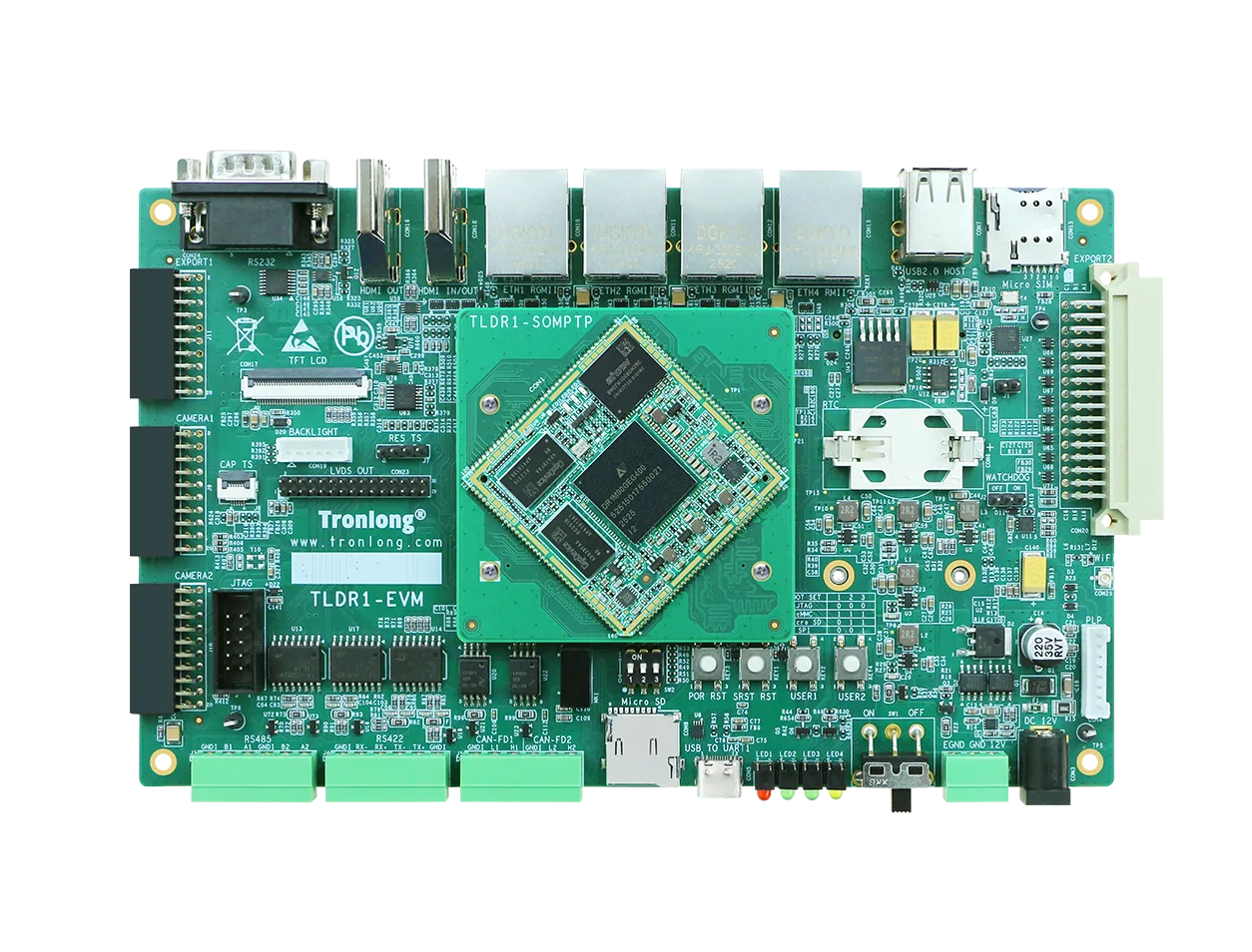

DR1M90工业评估板-邮票孔

DR1M90工业评估板-邮票孔，创龙科技工业级开发板

创龙AI工业FPGA
基础信息
芯片型号 安路科技DR1M90GEG400
尺寸 45×45 mm 120×195 mm
工作温度 -40℃~+85℃（工业级，核心板）
类型 FPGA 开发板
功耗 状态1 4.32W，状态2 5.04W
供电 12V直流输入DC-005；12V 3pin绿色连接器
参数 ↗
CPU 2× Cortex-A35 @1GHz
内存 1~2GB DDR4
网口 3× 1GbE1× 100MbE
CPU主频 1GHz
存储 8~16GB eMMC
USB 2× USB 2.0 Host Type-A
官方产品页
DR1M90工业评估板-邮票孔

详细参数

创龙科技（Tronlong） · FPGA 开发板
SoC 安路科技DR1M90GEG400 28nm ARM 64-bit 0.4 TOPS 芯片页 →
CPU 2× Cortex-A35 @ 1GHz
内存/存储
内存 1GB / 2GB DDR4
存储 8GB / 16GB eMMC 8MB SPI Flash
扩展存储 1× microSD
功能
按键 1× SRST复位按键 1× POR复位按键 1× PS端用户输入按键 1× PL端用户输入按键 1× 电源拨动开关
LED 2× 电源指示灯 1× PL端DONE指示灯 2× PS端用户可编程指示灯 1× PL端用户可编程指示灯 1× 4G模块指示灯
RTC 1x外置RTC，适配纽扣电池ML2032（3V可充） CR2032（3V不可充）（PS端）
看门狗 1× 看门狗
电源
供电 12V直流输入DC-005；12V 3pin绿色连接器
功耗 评估板12.0V：状态1 4.32W，状态2 5.04W 核心板状态1：1.45W
FPGA 资源
逻辑单元 94.464K LUTs
工业接口
工业接口 2× CAN FD（PL端）
硬件参数
时钟 PS端：33.33MHz
音视频
显示 1× HDMI 输出（1080P@30fps，与HDMI IN共用HDMI母座） 1× LVDS 1080P@60 输出
通讯
网络 3× 千兆以太网 · RJ45（ETH1 PS端，ETH2、ETH3 PL端） 1× 百兆以太网 · RJ45（ETH4 RMII，PL端）
无线通信 1× Wi-Fi模块（150Mbps，IPEX4天线接口） 4G模块（选配，Mini PCIe母座） 1× 4G Micro SIM接口
接口
I/O 1× 调试串口 / USB · Type-C 1× RS232（DB9） 2× RS485 1× RS422 排母 2×10-pin EXPORT1（本型号仅支持ADC） 接线端子 / 公座 48-pin EXPORT2 选配 · Mini PCIe 4G / 5G
调试 1× JTAG PS 端 / PL 端（2x 5pin简易牛角座）
USB 2× USB 2.0 Host · Type-A
其他接口 1× 扩展口 EXPORT1 2× 排母 10-pin 2.54mm 间距（PL端） 1× 扩展口 EXPORT2 接线端子 / 公座 48-pin

软件生态

创龙科技（Tronlong） · FPGA 开发板
官方文档 tronlong.com/productinfo208.html
系统 Buildroot-2022.02（Linux-6.1.111、Linux-RT-6.1.111）
官方产品页 官网

评价与评分

创龙科技（Tronlong） · FPGA 开发板

FPGA 板

综合评分 40.4
逻辑规模 59.2
片上资源 —



高速接口 20.4
处理器 28.6
扩展 35.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 194 / 252 名
