FMQL20SM工业评估板 创龙科技（Tronlong） · FPGA 开发板

总览

创龙科技（Tronlong） · FPGA 开发板

FMQL20SM工业评估板

FMQL20SM工业评估板，创龙科技工业级开发板

创龙工业FPGA
基础信息
芯片型号 复旦微FMQL20S400M
尺寸 35.6×57 mm 110×155 mm
工作温度 -40℃~+85℃（工业级，核心板）
类型 FPGA 开发板
功耗 状态1 3.36W，状态2 4.68W，状态3 5.28W
供电 12V直流输入DC-005；12V 3pin绿色端子
参数 ↗
CPU 4× Cortex-A7 @1GHz
内存 512MB~1GB DDR3
网口 2× 1GbE
CPU主频 1GHz
存储 8~16GB eMMC
USB 4× USB 2.0 Host（经HUB）
官方产品页 芯板坊淘宝

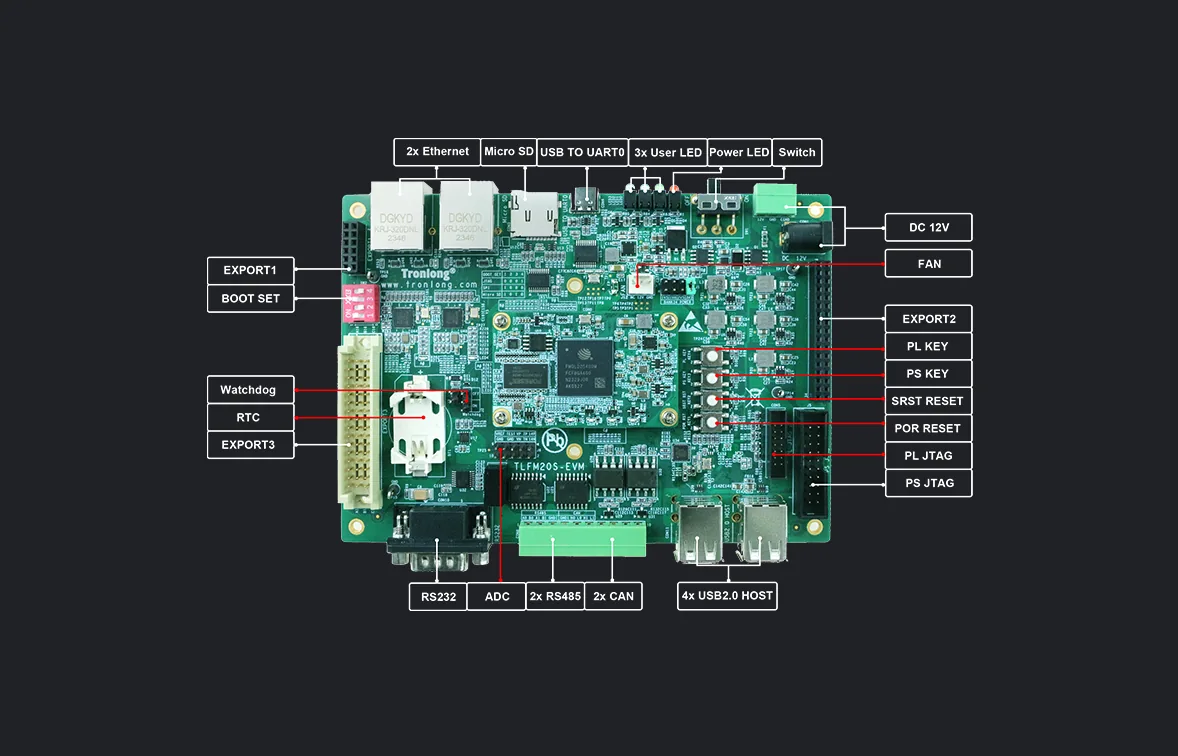

FMQL20SM工业评估板

详细参数

创龙科技（Tronlong） · FPGA 开发板
SoC 复旦微FMQL20S400M 28nm ARM 32-bit 芯片页 →
CPU 4× Cortex-A7 @ 1GHz
功能
按键 1× SRST复位按键 1× POR复位按键 1× PS端用户输入按键 1× PL端用户输入按键 1× 电源拨动开关
LED 2× 电源指示灯 1× PL端Done指示灯 3× PS端用户可编程指示灯 3× PL端用户可编程指示灯
RTC 1x外置RTC芯片，RTC座适配纽扣电池ML2032（3V可充） CR2032（3V不可充）（PS端）
看门狗 1× 看门狗
工业接口
工业接口 2× CAN（PL端，与RS485 UART共用10pin绿色端子）
电源
供电 12V直流输入DC-005；12V 3pin绿色端子
功耗 评估板12.0V：状态1 3.36W，状态2 4.68W，状态3 5.28W 核心板状态1：1.71W
FPGA 资源
FPGA型号 复旦微FMQL20S400M
硬件参数
时钟 PS端：33.33MHz
内存/存储
内存 512MB / 1GB DDR3
存储 8GB / 16GB eMMC
扩展存储 1× microSD
通讯
网络 1× ETH0 RGMII RJ45（10/100/1000M，PS端） 1× ETH1 RGMII RJ45（10/100/1000M，PL端）
接口
I/O 1× 调试串口 / USB · Type-C 1× RS232（DB9） 2× RS485 排母 2×6-pin EXPORT1 排母 2×17-pin EXPORT2 接线端子 / 公座 48-pin EXPORT3
调试 1× JTAG PL 端（14pin简易牛角座） 1× JTAG PS 端（20pin简易牛角座）
USB 4× USB 2.0 Host（经HUB）
低速总线 1× ADC（采样率高达1MSPS，PL端）

软件生态

创龙科技（Tronlong） · FPGA 开发板
官方文档 tronlong.com/productinfo109.html
系统 Linux 4.14.55FreeRTOS裸机
官方产品页 官网 芯板坊淘宝 购买
