ALINX AV7K325 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

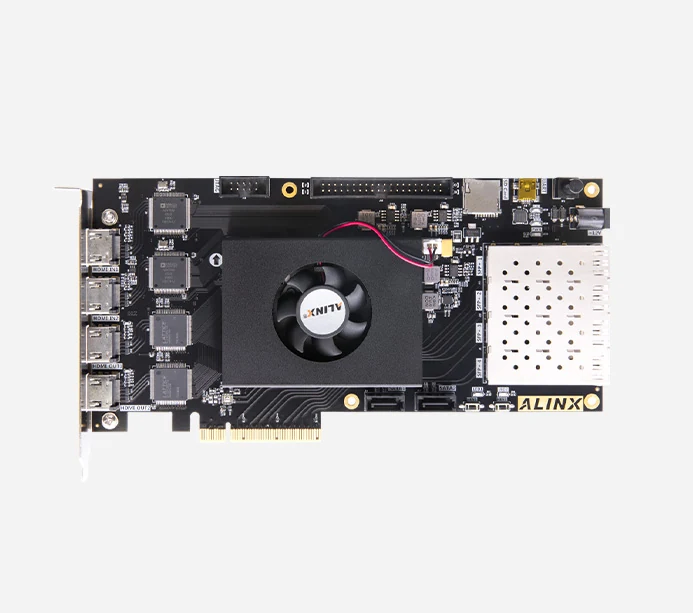

ALINX AV7K325

ALINX XILINX Kintex-7 FPGA开发板7325 XC7K325 光纤 PCIE 4K视频 HDIMI AV7K325

ALINXXC7K325FPGA
基础信息
芯片型号 XC7K325
尺寸 80×60 mm 215×111 mm
类型 FPGA 开发板
供电 12V / 3A
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
内存 512MB DDR3
存储 16MB Flash
USB 1× Uart转USB（调试串口）
PCB层数 核心板14层+扩展板6层
PCB 核心板 14 层 PCB
官网产品页
ALINX AV7K325 4 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XC7K325 芯片页 →
CPU / GPU / NPU 信息待补
内存/存储
内存 4× 512MB DDR3（64bit）
存储 16MB QSPI Flash 16MB SPI Flash
扩展存储 2× SATA 1× microSD
硬件参数
时钟 200MHz 125MHz LVDS有源差分晶振（系统时钟+GTX收发器时钟）
功能
按键 2个用户按键
LED 核心板2个LED+扩展板5个LED
通讯
网络 4× SFP（每路最高10Gb/s）
电源
供电 12V / 3A
接口
扩展接口 1× PCIe 2.0 x8（单通道最高5Gb/s）
I/O 1× 扩展口 40-pin（2.54mm间距，34路IO） 1× ADC
调试 JTAG · 10-pin 2.54mm 间距
USB 1× USB 调试串口
FPGA 资源
逻辑单元 326,080
高速收发器 16路GTX（每路最高12.5Gb/s）
查找表 203,800
触发器 407,600
块RAM 16,020Kb
速度等级 -2
DSP Slice 840
温度等级 工业级 -40℃-85℃
音视频
显示 2× HDMI 输出 4K@30

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/277
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 68.0
逻辑规模 72.9
片上资源 57.1



高速接口 83.4
处理器 —
扩展 47.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 47 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥5699 淘宝购买
