ALINX AX7021 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

ALINX AX7021

XILINX ZYNQ7020 7000 多网口 FPGA开发板 XC7Z020 AX7021

ALINXXC7Z020FPGA
基础信息
芯片型号 XC7Z020
尺寸 60×60 mm 150×110 mm
工作温度 -40℃~+85℃（工业级，核心板）
类型 FPGA 开发板
供电 12V/3A供电
资料完整度 高：官网产品参数表
参数 ↗
CPU 2× Cortex-A9
内存 512MB~1GB DDR3
网口 5× 1GbE
存储 32MB eMMC
芯片品牌 AMD / Xilinx
CPU架构 ARM 32-bit
官网产品页

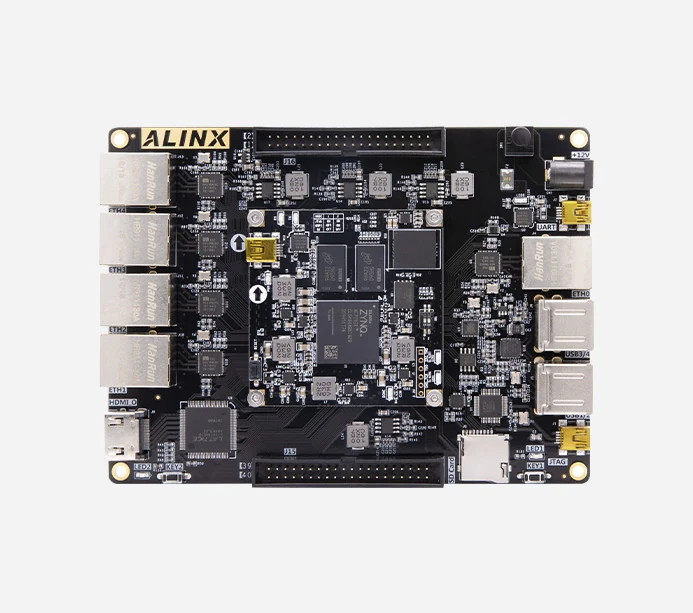

ALINX AX7021 4 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XC7Z020 ARM 32-bit 芯片页 →
CPU 2× Cortex-A9
内存/存储
内存 1GB DDR3（2片512MB）
存储 8GB eMMC 32MB QSPI Flash 32MB SPI Flash
扩展存储 1× microSD
通讯
网络 5× 千兆以太网
硬件参数
时钟 1个33.33MHz有源晶振（PS） 1个50MHz有源晶振（PL）
功能
按键 2个按键+1个复位按键
LED 2个LED灯
电源
供电 12V/3A供电
FPGA 资源
FPGA型号 XC7Z020-2CLG484I
速度等级 -2
查找表 53,200
触发器 106,400
逻辑单元 85K
块RAM 4.9Mb
用户IO PL 198个 MIO 39个（其中电压可调IO 100个）
LVDS差分对 48×
DSP Slice 220
音视频
显示 1× HDMI 输出（最高1080P@60Hz，支持3D输出）
接口
I/O 2× 扩展口 40-pin 2.54mm 间距
调试 板载USB CABLE接口

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/270
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 39.8
逻辑规模 57.7
片上资源 39.8



高速接口 17.9
处理器 28.1
扩展 39.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 199 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥2799 淘宝购买
