ALINX AX7020 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

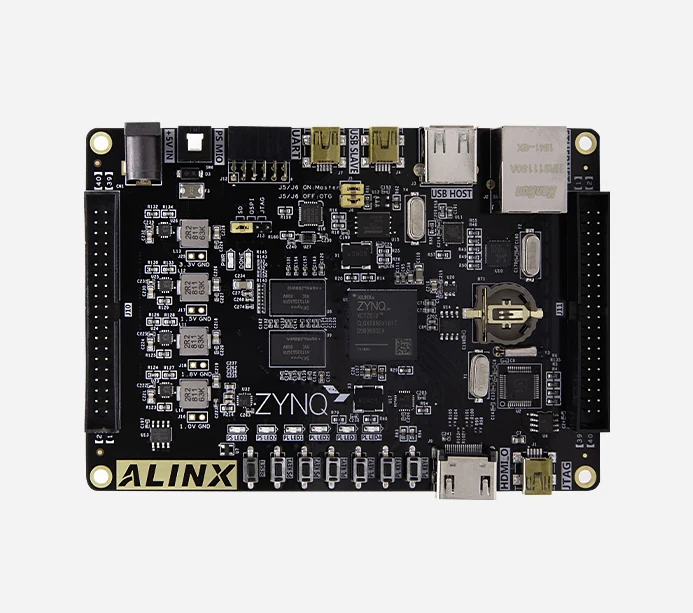

ALINX AX7020

XILINX ZYNQ7020 7000 FPGA 开发板入门 XC7Z020 AX7020

ALINXXC7Z020FPGA
基础信息
芯片型号 XC7Z020
尺寸 130×90 mm
类型 FPGA 开发板
供电 5V/2A供电
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
CPU 2× Cortex-A9
内存 1GB DDR3
网口 1× 1GbE
存储 32MB Flash
USB 1× USB 2.0 HOST1× USB 2.0 OTG1× USB Uart1× USB JTAG
芯片品牌 AMD / Xilinx
官网产品页
ALINX AX7020

详细参数

ALINX · FPGA 开发板
SoC Xilinx XC7Z020 ARM 32-bit 芯片页 →
CPU 2× Cortex-A9
接口
I/O 2× 扩展口 40-pin 2.54mm 间距 1× PMOD 扩展口 12-pin
调试 板载1路USB JTAG接口
USB 1× USB 2.0 Host 1× USB 2.0 OTG 1× USB 调试串口 1× USB JTAG
功能
RTC 1个RTC实时时钟，配有电池座（CR1220）
按键 7个按键（1个CPU复位+2个PS控制+4个PL控制） 6个用户LED（2个PS控制+4个PL控制）
硬件参数
时钟 1个33.333MHz有源晶振（PS） 1个50MHz有源晶振（PL）
电源
供电 5V/2A供电
FPGA 资源
FPGA型号 XC7Z020-2CLG400
逻辑单元 85K
查找表 53,200
触发器 106,400
块RAM 4.9Mb
DSP Slice 220
内存/存储
内存 1GB DDR3
存储 32MB QSPI Flash 32MB SPI Flash
扩展存储 microSD
通讯
网络 1× 千兆以太网 · RJ45
音视频
显示 1× HDMI 输出 1080P

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/273
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 42.5
逻辑规模 57.7
片上资源 39.8



高速接口 17.9
处理器 28.1
扩展 57.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 184 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥1399 淘宝购买
