ALINX AXP50 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

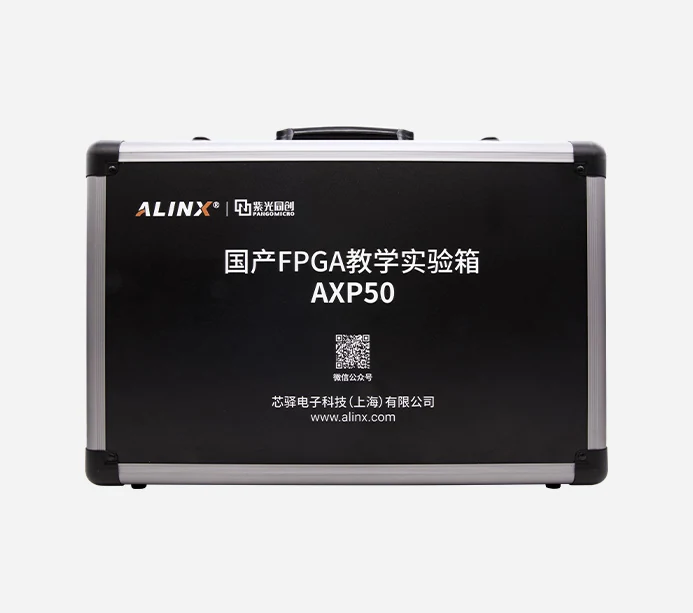

ALINX AXP50

紫光同创 Logos PGL50H 国产FPGA开发板 嵌入式教学实验箱学习 AXP50

ALINXPGL50HFPGA
基础信息
芯片型号 紫光同创 PGL50H
尺寸 280×180 mm
类型 FPGA 开发板
供电 12V/3A供电（+12V输入）
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
内存 512MB~1GB DDR3
网口 1× 1GbE
存储 16MB Flash
USB 1× USB 2.01× Uart转USB（调试串口）
PCB层数 核心板14层+扩展板8层
PCB 核心板 14 层 PCB
官网产品页
ALINX AXP50 4 图

详细参数

ALINX · FPGA 开发板
SoC 紫光同创 PGL50H 芯片页 →
CPU / GPU / NPU 信息待补
硬件参数
时钟 1个125MHz有源差分晶振 1个50MHz差分晶振
通讯
网络 2× SFP（每路最高6.375Gb/s） 1× 千兆以太网
音视频
显示 1× HDMI 输出 1080P@60
功能
板载传感器 LM75温度传感器
按键 8个用户按键+16路拔码开关
蜂鸣器 1路蜂鸣器
LED 8个用户LED灯
工业接口
工业接口 2× 继电器
电源
供电 12V/3A供电（+12V输入）
FPGA 资源
速度等级 6
触发器 64,200
内存/存储
内存 1GB DDR3（2片512MB，32bit）
存储 16MB QSPI Flash
扩展存储 1× microSD
接口
I/O 2× 扩展口 40-pin 2.54mm 间距 I2C / SPI 1× USB 调试串口
调试 1× JTAG · 10-pin
USB 1× USB 2.0 1× USB 调试串口
低速总线 I2C SPI（板上引出）
其他接口 SPI

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/321
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 44.9
逻辑规模 57.2
片上资源 —



高速接口 21.8
处理器 —
扩展 47.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 175 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥4999 淘宝购买
