ALINX AXU4EV-F ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

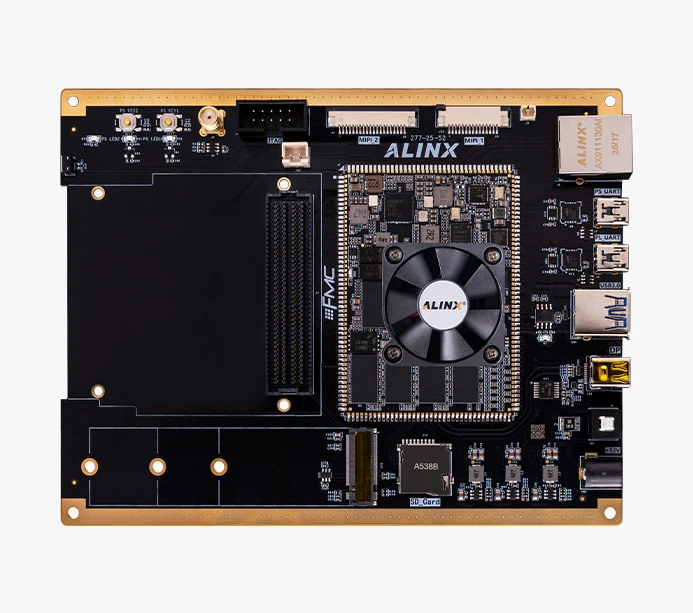

ALINX AXU4EV-F

AMD Xilinx Zynq UltraScale+ MPSoC AI FPGA 开发板 XCZU4EV AXU4EV-F

ALINXXCZU4EVFPGA
基础信息
芯片型号 XCZU4EV
尺寸 165×125 mm
类型 FPGA 开发板
供电 12V/3A
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
CPU Xilinx XCZU3EG/4EV/5EV
内存 1~4GB DDR4
网口 1× 1GbE
存储 32MB eMMC
USB 1× USB 3.0 Type C（HOST/SLAVE/OTG）2× Uart转USB
GPU Mali-400 MP2
官网产品页
ALINX AXU4EV-F

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCZU4EV 芯片页 →
CPU Xilinx XCZU3EG/4EV/5EV
GPU Mali-400 MP2
音视频
显示 1× DP 输出 · Mini DP（支持4K@30Hz或1080P@60Hz） 1× DP 4K@30
摄像头 2× MIPI CSI（1个4 LANE+1个2 LANE，适配AN5641、AN5020摄像头模块）
内存/存储
内存 4GB DDR4（PS端4片1GB）
存储 8GB eMMC；32MB QSPI Flash 32MB SPI Flash
扩展存储 1× M.2 PCIe x1 1× microSD
功能
RTC 1路内置的RTC实时时钟
按键 2个用户按键
LED 底板2个用户指示灯
电源
供电 12V/3A
硬件参数
时钟 1路SMA接口（外部时钟输入）
接口
扩展接口 1× M.2 PCIe x1
I/O 2× USB 调试串口（PS端、PL端各1个） 1× FMC LPC
调试 1× JTAG
USB 1× USB 3.0 · Type-C（HOST/SLAVE/OTG） 2× USB 调试串口
通讯
网络 1× 千兆以太网
FPGA 资源
FPGA型号 XCZU4EV-SFVC784I
逻辑单元 192K
触发器 176K
查找表 88K
DSP Slice 728
分布式RAM 2.6Mb
块RAM 4.5Mb
UltraRAM 13.5Mb

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/1045
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 60.3
逻辑规模 67.1
片上资源 55.1



高速接口 69.2
处理器 50.4
扩展 48.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 97 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥6699 淘宝购买
