ALINX · FPGA 开发板ALINX AXU4EVB-P

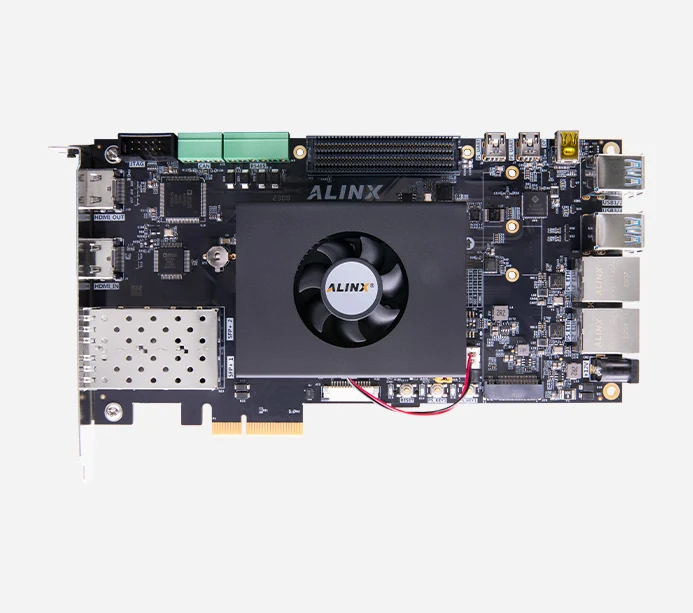

Xilinx Zynq UltraScale+ MPSoC AI PCIe FPGA开发板 ZU4EV XCZU4EV AXU4EVB-P
ALINXXCZU4EVFPGA
基础信息
芯片型号
XCZU4EV
尺寸
80×60 mm
200×111 mm
工作温度
-40℃~+85℃(工业级)
类型
FPGA 开发板
供电
12V/3A
资料完整度
高:官网产品参数表
参数 ↗
CPU
Xilinx XCZU3EG/4EV/5EV
内存
1~5GB DDR4
网口
2× 1GbE
存储
32MB eMMC
USB
4× USB 3.02× Uart转USB
GPU
Mali-400 MP2
4 图 详细参数
ALINX · FPGA 开发板
SoC
Xilinx XCZU4EV
芯片页 →
CPU
Xilinx XCZU3EG/4EV/5EV
GPU
Mali-400 MP2
Xilinx XCZU4EV芯片档案
| 芯片型号 | Xilinx XCZU4EV |
|---|---|
| CPU | Xilinx XCZU3EG/4EV/5EV |
| 芯片品牌 | AMD / Xilinx |
| GPU | Mali-400 MP2 |
| 芯片接口 | PCIe Gen2 x4,2x USB3.0,SATA 3.1,DisplayPort,4x Tri-mode Gigabit Ethernet2x USB 2.0,2x SD/SDIO,2x UART,2x CAN 2.0B,2x I2C, 2x SPI,4x 32b GPIO |
| 接口 | |
| 扩展接口 | PCIe x2(PCI Express 3.0,兼容2.0,单通道最高8Gb/s) |
|---|---|
| I/O | 1× FMC LPC PCIe 3.0 x2 |
| 调试 | JTAG · 10-pin 2.54mm 间距 |
| USB | 4× USB 3.0 2× USB 调试串口 |
| 音视频 | |
| 显示 | 1× HDMI 输出(最高1080P@60Hz) 1× DP 输出 · Mini DP(最高4K@30Hz或1080P@60Hz) 1× DP 4K@30 |
|---|---|
| 摄像头 | 1× MIPI CSI(适配ALINX OV5640摄像头) |
| 硬件参数 | |
| 时钟 | 1个单端33.333MHz晶振(PS) 1个差分200MHz晶振(PL DDR参考时钟) 1个差分125MHz晶振(GTH参考时钟) |
|---|---|
| 功能 | |
| 板载传感器 | 温度传感器(LM75) |
|---|---|
| RTC | 1路内置的RTC实时时钟 |
| 按键 | LED灯:核心板2个 底板3个 1个复位按键 2个用户按键 |
| 电源 | |
| 供电 | 12V/3A |
|---|---|
| 工业接口 | |
| 工业接口 | 2× CAN |
|---|---|
| FPGA 资源 | |
| FPGA型号 | XCZU4EV |
|---|---|
| 速度等级 | -1 |
| 逻辑单元 | 192K |
| 触发器 | 176K |
| 查找表 | 88K |
| 块RAM | 4.5Mb |
| DSP Slice | 728 |
| 高速收发器 | 12.5Gb/s x4 |
| 用户IO | HP I/O 96个 HD I/O 84个 |
| UltraRAM | 48 块(13.5Mb) |
| 内存/存储 | |
| 内存 | PS端4GB PL端1GB DDR4(共5GB,核心板) |
|---|---|
| 存储 | 32GB eMMC 32MB QSPI Flash(核心板) 32MB SPI Flash |
| 扩展存储 | 1× M.2 NVMe 1× microSD |
| 通讯 | |
| 网络 | 2× 千兆以太网 2× SFP(最高12.5Gb/s) |
|---|---|
