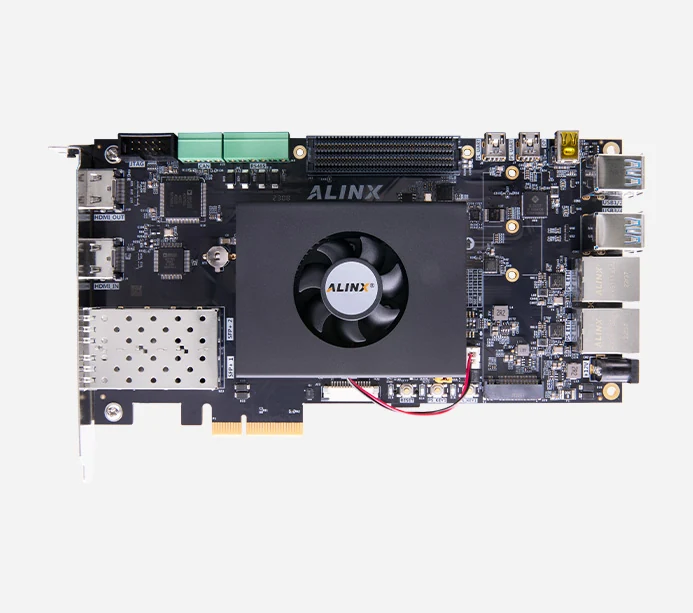

ALINX AXU5EVB-P

ALINX黑金Xilinx Zynq UltraScale+ MPSoC PCIE AI FPGA开发板 ZU5EV XCZU5EV AXU

ALINXXCZU5EVFPGA
基础信息
芯片型号 XCZU5EV
尺寸 80×60 mm 200×111 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 开发板
供电 12V/3A
资料完整度 高：官网产品参数表
参数 ↗
CPU 4× Cortex-A53 @1.5GHz
内存 1~5GB DDR4
网口 2× 1GbE
存储 32MB eMMC
USB 4× USB 3.02× Uart转USB
GPU Mali-400 MP2
官网产品页
ALINX AXU5EVB-P

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCZU5EV 芯片页 →
CPU 4× Cortex-A53 @1.5GHz
GPU Mali-400 MP2
内存/存储
内存 PS端4GB PL端1GB DDR4（共5GB，核心板）
存储 32GB eMMC 32MB QSPI Flash（核心板） 32MB / 256MB SPI Flash
扩展存储 1× M.2 NVMe 1× microSD
通讯
网络 2× 千兆以太网 2× SFP（最高12.5Gb/s）
硬件参数
时钟 1个单端33.333MHz晶振（PS） 1个差分200MHz晶振（PL DDR参考时钟） 1个差分125MHz晶振（GTH参考时钟）
功能
板载传感器 温度传感器（LM75）
RTC 1路内置的RTC实时时钟
按键 3个按键（1个复位按键、2个用户按键）
LED 5个LED灯（核心板2个、底板3个）
电源
供电 12V/3A
工业接口
工业接口 2× CAN
FPGA 资源
FPGA型号 XCZU5EV-2SFVC784I
速度等级 -2
逻辑单元 256K
触发器 234K
查找表 117K
块RAM 5.1Mb
DSP Slice 1248
高速收发器 12.5Gb/s x4
用户IO HP I/O 96个 HD I/O 84个
UltraRAM 64 块（18.0Mb）
接口
扩展接口 PCIe x2（PCI Express 3.0，兼容2.0，单通道最高8Gb/s）
I/O 1× FMC LPC PCIe 3.0 x2
调试 JTAG · 10-pin 2.54mm 间距
USB 4× USB 3.0 2× USB 调试串口
音视频
显示 1× HDMI 输出（最高1080P@60Hz） 1× DP 输出 · Mini DP（最高4K@30Hz或1080P@60Hz） 1× DP 4K@30
摄像头 1× MIPI CSI（适配ALINX OV5640摄像头）

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/224
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 68.7
逻辑规模 70.3
片上资源 62.5



高速接口 90.8
处理器 50.4
扩展 60.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 44 / 252 名
