ALINX AXU4EVB-E ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

ALINX AXU4EVB-E

ALINX AMD/Xilinx Zynq UltraScale+ MPSoC AI FPGA开发板 ZU4EV XCZU4EV AXU4E

ALINXXCZU4EVFPGA
基础信息
芯片型号 XCZU4EV
尺寸 80×60 mm 160×100 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 开发板
供电 12V/3A
资料完整度 高：官网产品参数表
参数 ↗
CPU Xilinx XCZU3EG/4EV/5EV
内存 1~5GB DDR4
网口 2× 1GbE
存储 32MB eMMC
USB 4× USB 3.02× Uart转USB
GPU Mali-400 MP2
官网产品页

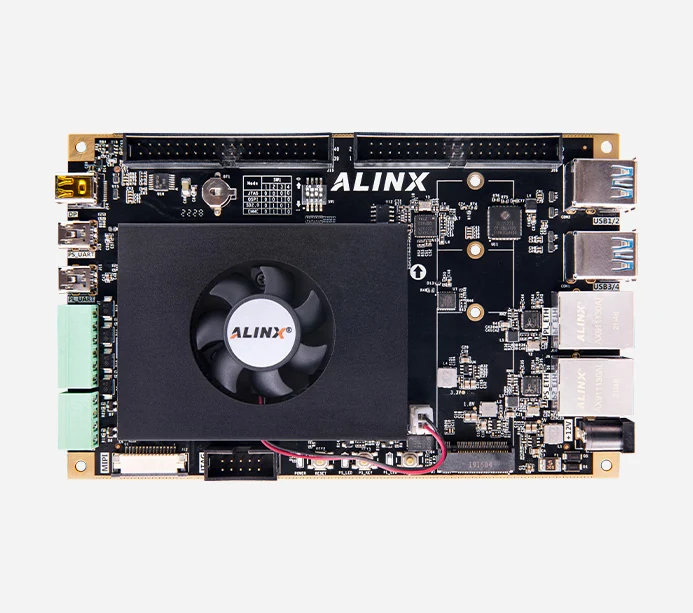

ALINX AXU4EVB-E 3 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCZU4EV 芯片页 →
CPU Xilinx XCZU3EG/4EV/5EV
GPU Mali-400 MP2
接口
扩展接口 M.2 PCIe x1
I/O 2× 扩展口 40-pin（2.54mm，IO口34路）
调试 JTAG · 10-pin 2.54mm 间距
USB 4× USB 3.0 2× USB 调试串口
硬件参数
时钟 1个单端33.333MHz晶振（PS） 1个差分200MHz晶振（PL DDR参考时钟）
功能
板载传感器 温度传感器（LM75）
RTC 1路内置的RTC实时时钟
按键 LED灯：核心板2个 底板3个 1个复位按键 2个用户按键
电源
供电 12V/3A
音视频
显示 1× DP 4K@30
摄像头 1× MIPI CSI（适配ALINX OV5640摄像头）
工业接口
工业接口 2× CAN
内存/存储
内存 PS端4GB PL端1GB DDR4（共5GB，核心板）
存储 32GB eMMC 32MB QSPI Flash（核心板） 32MB / 256MB SPI Flash
扩展存储 1× M.2 NVMe 1× microSD
FPGA 资源
FPGA型号 XCZU4EV
速度等级 -1
逻辑单元 192K
触发器 176K
查找表 88K
块RAM 4.5Mb
DSP Slice 728
高速收发器 12.5Gb/s x4
用户IO HP I/O 96个 HD I/O 84个
UltraRAM 48 块（13.5Mb）
通讯
网络 2× 千兆以太网

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/258
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 61.5
逻辑规模 67.1
片上资源 55.1



高速接口 84.9
处理器 50.4
扩展 35.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 88 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥6699 淘宝购买
