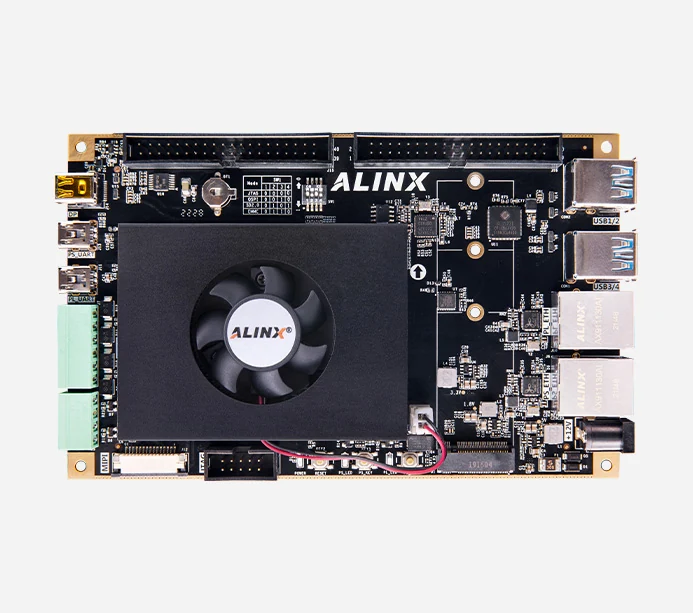

ALINX · FPGA 开发板ALINX AXU5EVB-E
ALINX AMD/Xilinx Zynq UltraScale+ MPSoC 4K视频 FPGA开发板 ZU5EV XCZU5EV AXU
ALINXXCZU5EVFPGA
基础信息
芯片型号
XCZU5EV
尺寸
80×60 mm
160×100 mm
工作温度
-40℃~+85℃(工业级)
类型
FPGA 开发板
供电
12V/3A
资料完整度
高:官网产品参数表
参数 ↗
CPU
4× Cortex-A53 @1.5GHz
内存
1~5GB DDR4
网口
2× 1GbE
存储
32MB eMMC
USB
4× USB 3.02× Uart转USB
GPU
Mali-400 MP2
详细参数
ALINX · FPGA 开发板
SoC
Xilinx XCZU5EV
芯片页 →
CPU
4× Cortex-A53 @1.5GHz
GPU
Mali-400 MP2
Xilinx XCZU5EV芯片档案
| 芯片型号 | Xilinx XCZU5EV |
|---|---|
| APU | L1 Cache 32KB I / D 每个核心, L2 Cache 1MB. |
| RPU | L1 Cache 32KB I / D 每个核心. |
| DMA | 8(其中 4 个 PL 专用) |
| 片内缓存 | 256KB |
| CPU | 4× Cortex-A53 @1.5GHz |
| 芯片品牌 | AMD / Xilinx |
| GPU | Mali-400 MP2 |
| 芯片接口 | PCIe Gen2 x4,2x USB3.0,SATA 3.1,DisplayPort,4x Tri-mode Gigabit Ethernet2x USB 2.0,2x SD/SDIO,2x UART,2x CAN 2.0B,2x I2C,2x SPI,4x 32b GPIO |
| 接口 | |
| 扩展接口 | M.2 PCIe x1 |
|---|---|
| I/O | 2× 扩展口 40-pin(2.54mm,IO口34路) |
| 调试 | JTAG · 10-pin 2.54mm 间距 |
| USB | 4× USB 3.0 2× USB 调试串口 |
| 硬件参数 | |
| 时钟 | 1个单端33.333MHz晶振(PS) 1个差分200MHz晶振(PL DDR参考时钟) |
|---|---|
| 功能 | |
| 板载传感器 | 温度传感器(LM75) |
|---|---|
| RTC | 1路内置的RTC实时时钟 |
| 按键 | LED灯:核心板2个 底板3个 1个复位按键 2个用户按键 |
| 电源 | |
| 供电 | 12V/3A |
|---|---|
| 音视频 | |
| 显示 | 1× DP 4K@30 |
|---|---|
| 摄像头 | 1× MIPI CSI(适配ALINX OV5640摄像头) |
| 工业接口 | |
| 工业接口 | 2× CAN |
|---|---|
| FPGA 资源 | |
| FPGA型号 | XCZU5EV |
|---|---|
| 速度等级 | -2 |
| 逻辑单元 | 256K |
| 触发器 | 234K |
| 查找表 | 117K |
| 块RAM | 5.1Mb |
| DSP Slice | 1248 |
| 高速收发器 | 12.5Gb/s x4(核心板) |
| 用户IO | HP I/O 96个 HD I/O 84个 |
| UltraRAM | 64 块(18.0Mb) |
| 内存/存储 | |
| 内存 | PS端4GB PL端1GB DDR4(共5GB,核心板) |
|---|---|
| 存储 | 32GB eMMC 32MB QSPI Flash(核心板) 32MB SPI Flash |
| 扩展存储 | 1× M.2 NVMe 1× microSD |
| 通讯 | |
| 网络 | 2× 千兆以太网 |
|---|---|
软件生态
ALINX · FPGA 开发板评价与评分
ALINX · FPGA 开发板FPGA 板
综合评分
63.8
逻辑规模
70.3
片上资源
62.5
高速接口
84.9
处理器
50.4
扩展
35.0
按复核参数、固定标尺计算,只和同类比;悬停分数看依据,「—」表示资料没写
FPGA 板内第 73 / 252 名
我的评分
未评分
这个评分只记录在你的浏览器里,用于个性化推荐,不会公开,也不影响上面的评分。
价格/购买
ALINX · FPGA 开发板¥7999
