ALINX AXU9EGB ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

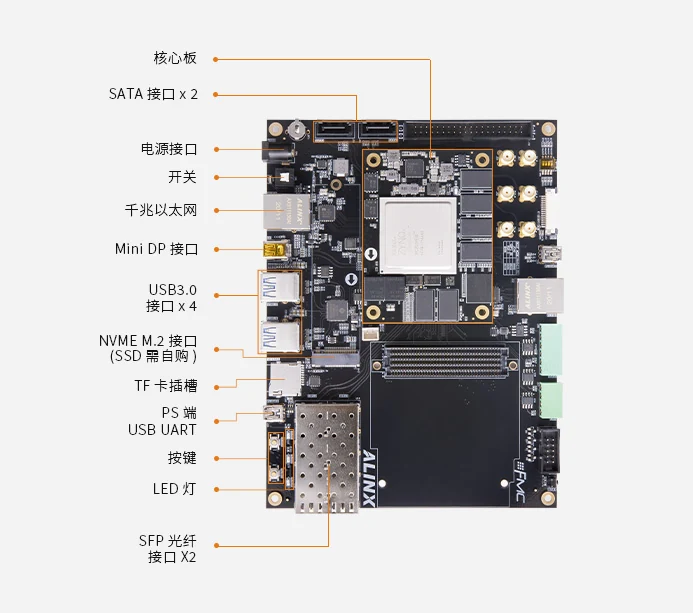

ALINX AXU9EGB

ALINX Xilinx Zynq UltraScale+ MPSoC AI FPGA开发板 ZU9EG XCZU9EG AXU9EGB

ALINXXCZU9EGFPGA
基础信息
芯片型号 XCZU9EG
尺寸 80×60 mm 180×135 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 开发板
供电 12V/3A
资料完整度 高：官网产品参数表
参数 ↗
CPU 4× Cortex-A53 @1.333GHz
内存 2~6GB DDR4
网口 2× 1GbE
存储 64MB eMMC
USB 4× USB 3.0Uart转USB（PS和PL各1路）
GPU Mali-400 MP2
官网产品页
ALINX AXU9EGB

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCZU9EG 芯片页 →
CPU 4× Cortex-A53 @ 1.333GHz
GPU Mali-400 MP2
接口
I/O 2× 串口（PS和PL各1路Uart转USB） 1× FMC HPC（只连接LA和DP收发器） 1× 扩展口 40-pin（2.54mm，IO口34路）
调试 JTAG · 10-pin 2.54mm 间距
USB 4× USB 3.0 USB 调试串口（PS和PL各1路）
通讯
网络 2× 千兆以太网 2× SFP（最高12.5Gb/s）
硬件参数
时钟 1个单端33.333MHz晶振（PS） 1个差分200MHz晶振（PL DDR参考时钟）
功能
板载传感器 温度传感器（LM75）
RTC 1路内置的RTC实时时钟
按键 LED灯：核心板1个 底板4个 1个复位按键 2个用户按键
电源
供电 12V/3A
工业接口
工业接口 2路CAN通信接口
FPGA 资源
FPGA型号 XCZU9EG-2FFVB1156I
速度等级 -2
逻辑单元 600K
触发器 548K
查找表 274K
DSP Slice 2520
分布式RAM 8.8Mb
块RAM 32.1Mb
用户IO HP I/O 96个 HD I/O 66个
内存/存储
内存 PS端4GB PL端2GB DDR4（共6GB，核心板）
存储 32GB eMMC 64MB QSPI Flash（2片32MB，核心板） 64MB SPI Flash
扩展存储 1× M.2 NVMe 1× microSD
音视频
显示 1× DP 输出 · Mini DP（最高4K@30Hz或1080P@60Hz）
摄像头 1× MIPI CSI（适配ALINX OV5640摄像头）

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/262
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 61.5
逻辑规模 79.5
片上资源 74.7



高速接口 31.3
处理器 48.3
扩展 60.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 89 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥13399 淘宝购买
