ALINX Z19-M ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

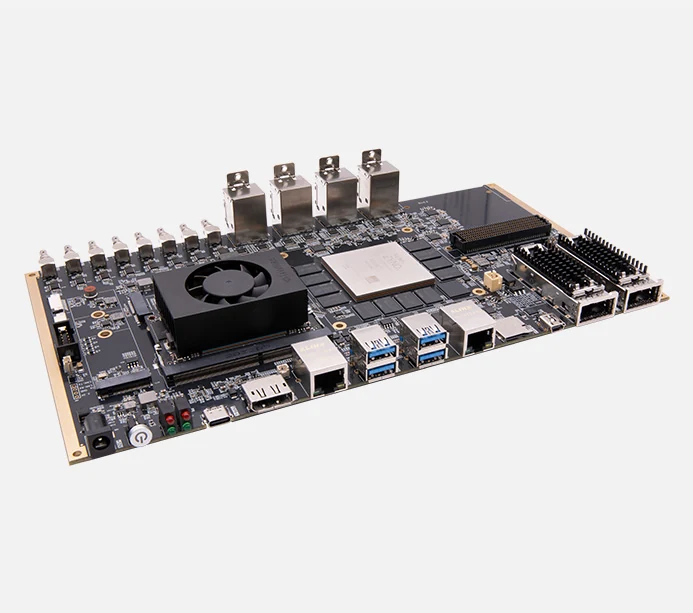

ALINX Z19-M

Xilinx Zynq UltraScale+ MPSoC FPGA+GPU 异架构视频图像处理开发板平台 XCZU19EG Z19-M

ALINXXCZU19EGFPGA
基础信息
芯片型号 XCZU19EG
尺寸 280×163 mm
类型 FPGA 开发板
供电 12V/5A供电（+12V电压输入）
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
CPU 4× Cortex-A53 @1.333GHz
内存 8~16GB DDR4/LPDDR5
网口 1× 1GbE
存储 128MB eMMC
USB 4× USB 3.0 Type A（HOST）1× USB 3.0 Type C（HOST/SLAVE/OTG）
GPU NVIDIA Ampere1024 CUDA 核心
官网产品页
ALINX Z19-M 4 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCZU19EG 芯片页 →
CPU 4× Cortex-A53 @ 1.333GHz
GPU NVIDIA Ampere1024 CUDA 核心
视频解码 H.2651×8K@30 / 2×4K@60 / 4×4K@30
视频编码 H.2651×4K@60 / 3×4K@30 / 6×1080P@60
内存/存储
内存 PS端8GB PL端16GB（Orin NX模组另带8GB / 16GB LPDDR5） DDR4
存储 32GB eMMC 128MB QSPI Flash 64MB SPI Flash
扩展存储 1× microSD 1× M.2（PCIe x2 Gen4，NVME SSD）
接口
扩展接口 2× SFP
I/O 2× 串口（1路串口数据通信，1路连接串口屏） 1× FMC HPC PCIe Gen4 x2 · M.2 SSD M.2 Key E Wi-Fi / 蓝牙
调试 1× JTAG
USB 4× USB 3.0 Host · Type-A 1× USB 3.0 · Type-C（HOST/SLAVE/OTG）
电源
供电 12V/5A供电（+12V电压输入）
音视频
显示 4路HDMI 2.1视频输出（最高8K@60Hz） 1路DisplayPort输出（Orin） 8路双向12G SDI（最高4K/60帧） 8× 双向 12G SDI，支持 SD/HD/3G/6G/12G SDI 速率，最高支持 4K/60 帧视频输入或者输出
通讯
网络 1× 千兆以太网（PS端） 2× QSFP28 100G
无线通信 预留M.2 KEY-E接口（Wi-Fi/BT模块）
FPGA 资源
FPGA型号 XCZU19EG-2FFVC1760I
逻辑单元 1,143K
查找表 523K
触发器 1045K
DSP Slice 1968
分布式RAM 9.8Mb
UltraRAM 36Mb
块RAM 34.6Mb

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/755
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 63.9
逻辑规模 86.2
片上资源 70.1



高速接口 35.0
处理器 48.3
扩展 60.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 70 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥79999 淘宝购买
