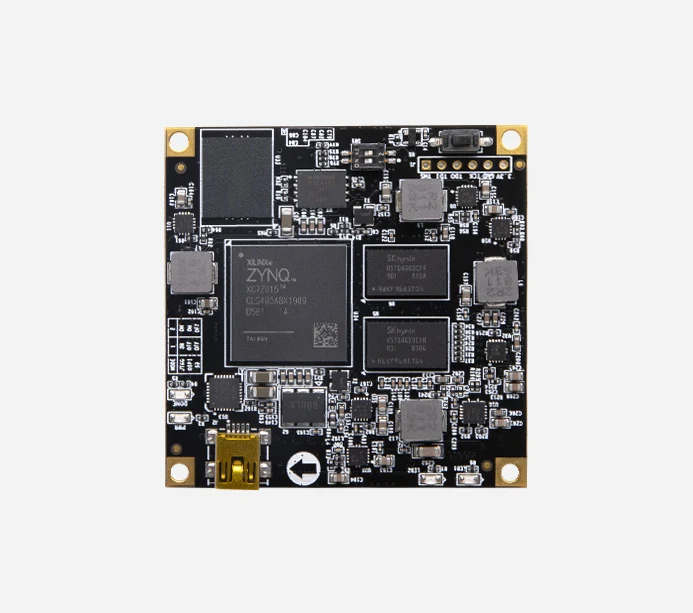

ALINX AC7015B ALINX · FPGA 核心板

总览

ALINX · FPGA 核心板

ALINX AC7015B

Xilinx ZYNQ-7000 ARM SOM FPGA 核心板 XC7Z015 AC7015B

ALINXXC7Z015FPGA
基础信息
芯片型号 XC7Z015
尺寸 60×60 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 核心板
供电 5V供电（USB串口可供电）
资料完整度 高：官网产品参数表
参数 ↗
CPU 2× Cortex-A9 @766MHz
内存 512MB~1GB DDR3
CPU主频 766MHz
存储 32MB eMMC
USB 1路USB转串口
芯片品牌 AMD / Xilinx
官网产品页
ALINX AC7015B 3 图

详细参数

ALINX · FPGA 核心板
SoC Xilinx XC7Z015 ARMv7 芯片页 →
CPU 2× Cortex-A9最高 766MHz
接口
I/O 4× 扩展口 80-pin 1× USB 调试串口 有
调试 JTAG 选配 · 6-pin
USB 1× USB 调试串口
硬件参数
时钟 1× 33.33MHz有源晶振（PS） 1× 125MHz有源晶振（GTP参考时钟） 1× 150MHz有源晶振（PL）
功能
按键 1× 复位按键+启动模式拨码开关
LED 2× LED电源指示灯（PS、PL各控制1个）
电源
供电 5V供电（USB串口可供电）
FPGA 资源
FPGA型号 XC7Z015-2CLG485I
逻辑单元 74K
查找表 46,200
触发器 92,400
块RAM 3.3Mb
用户IO PL 148个 MIO 39个（电压可调IO 50个）
LVDS差分对 24×
DSP Slice 160
内存/存储
内存 1GB DDR3（2片512MB，32bit）
存储 8GB eMMC 32MB QSPI Flash 32MB / 256MB SPI Flash

软件生态

ALINX · FPGA 核心板
官方文档 alinx.com/detail/290
官网产品页 官网

评价与评分

ALINX · FPGA 核心板

FPGA 板

综合评分 41.8
逻辑规模 55.7
片上资源 35.8



高速接口 39.3
处理器 25.8
扩展 35.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 190 / 252 名
