ALINX AC7020C ALINX · FPGA 核心板

总览

ALINX · FPGA 核心板

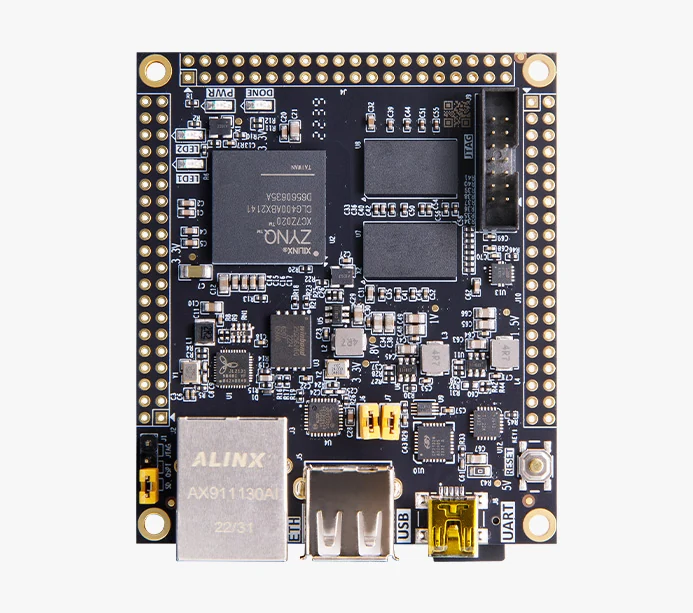

ALINX AC7020C

Xilinx ZYNQ7000 ARM SOM FPGA 核心板 XC7Z020 AC7020C

ALINXFPGA
基础信息
芯片型号 XA7Z020
尺寸 75×64 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 核心板
供电 USB供电
资料完整度 高：官网产品参数表
参数 ↗
CPU 2× Cortex-A9
内存 512MB~1GB DDR3
网口 1× 1GbE
存储 32MB Flash
USB 1× USB 2.0 HOST1× USB 2.0 OTGUSB转串口（供电）
PCB层数 8层
官网产品页
ALINX AC7020C

详细参数

ALINX · FPGA 核心板
SoC Xilinx XA7Z020 芯片页 →
CPU 2× Cortex-A9
硬件参数
时钟 1× 33.333MHz有源晶振（PS） 1× 50MHz晶振（PL）
启动模式 JTAG 调试、QSPI FLASH 和 SD三种启动模式
接口
I/O 3× 扩展口 40-pin
调试 1× JTAG · 14-pin
USB 1× USB 2.0 Host 1× USB 2.0 OTG USB 调试串口 / 供电
功能
按键 1× 复位按键
LED 2× 用户LED（PS、PL各控制1个）
电源
供电 USB供电
FPGA 资源
FPGA型号 XA7Z020-1CLG400I或XC7Z020-2CLG400I
逻辑单元 85K
查找表 53,200
触发器 106,400
块RAM 4.9Mb
用户IO 94×
DSP Slice 220
内存/存储
内存 1GB DDR3（2片512MB）
存储 32MB QSPI Flash 32MB SPI Flash
扩展存储 1× microSD
通讯
网络 1× 千兆以太网 · RJ45

软件生态

ALINX · FPGA 核心板
官方文档 alinx.com/detail/289
官网产品页 官网

评价与评分

ALINX · FPGA 核心板

FPGA 板

综合评分 38.5
逻辑规模 57.7
片上资源 39.8



高速接口 17.9
处理器 23.3
扩展 35.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 205 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 核心板
¥1399 淘宝购买
