ALINX AX309 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

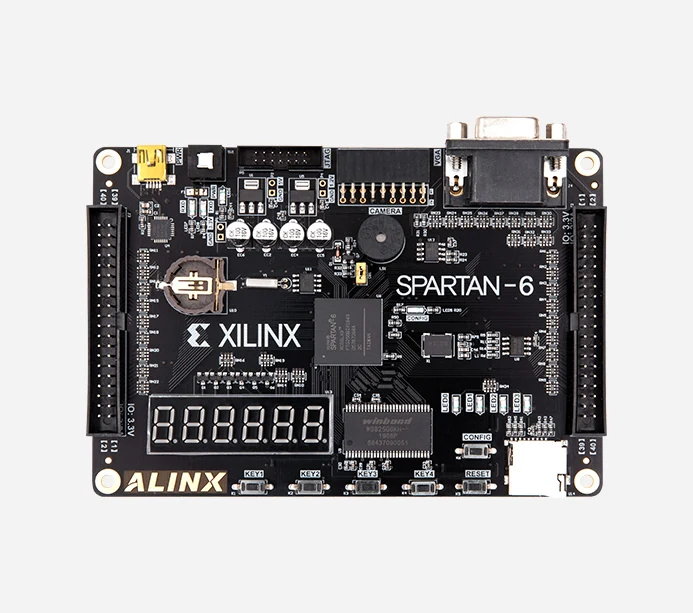

ALINX AX309

Xilinx Spartan-6 XC6SLX9 FPGA入门学习板

ALINXXC6SLX9FPGA
基础信息
芯片型号 XC6SLX9
尺寸 130×90 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 开发板
供电 USB供电
资料完整度 高：官网产品参数表
参数 ↗
内存 32MB SDRAM
存储 2MB SPI Flash
USB 1× USB（供电+USB转串口）
PCB层数 4层
PCB 4 层 PCB
逻辑单元 9152
官网产品页
ALINX AX309 4 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XC6SLX9 芯片页 →
CPU / GPU / NPU 信息待补
音视频
显示 1× VGA（16bit）
摄像头 1× 摄像头
功能
RTC 1个RTC实时时钟，配有电池座（CR1220）
按键 5个按键（含复位按键+4个用户按键）
LED 4个用户LED
硬件参数
时钟 板载50M有源晶振
电源
供电 USB供电
FPGA 资源
逻辑单元 9152
块RAM 576Kb
温度等级 工业级
接口
I/O 2× 40针AX扩展口（2.54mm间距，34个IO）
调试 有
USB 1× USB 调试串口 / 供电
内存/存储
内存 32MB SDRAM
存储 2MB SPI Flash
扩展存储 1× Micro SD+支持SPI模式

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/698
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 20.8
逻辑规模 29.2
片上资源 14.1



高速接口 0.6
处理器 —
扩展 35.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 252 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥399 淘宝购买
