ALINX AX7010 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

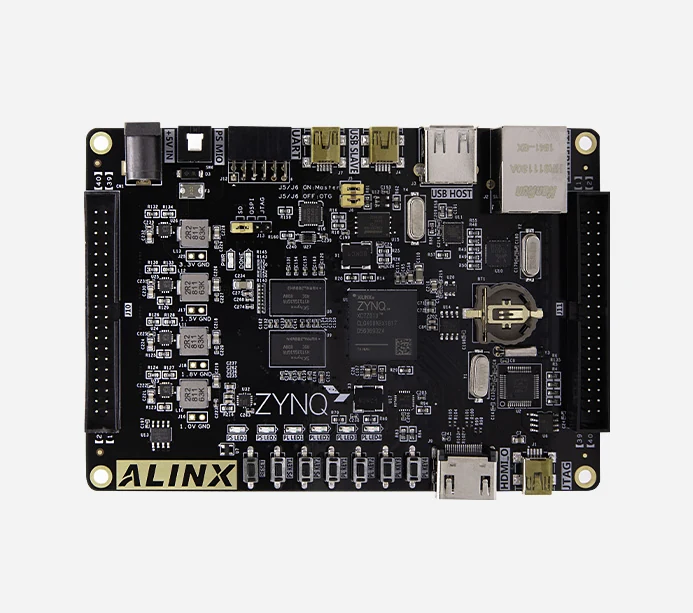

ALINX AX7010

XILINX ZYNQ7010 7000 FPGA 开发板入门 XC7Z010 AX7010

ALINXXC7Z010FPGA
基础信息
芯片型号 XC7Z010
尺寸 130×90 mm
类型 FPGA 开发板
供电 5V/2A供电
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
CPU 2× Cortex-A9 @866MHz
内存 512MB DDR3
网口 1× 1GbE
CPU主频 866MHz
存储 32MB Flash
USB 1× USB 2.0 HOST1× USB 2.0 OTG1× USB Uart1× USB JTAG
官网产品页
ALINX AX7010 4 图

详细参数

ALINX · FPGA 开发板
SoC AMD XC7Z010 28nm ARMv7 芯片页 →
CPU 2× Cortex-A9最高 866MHz
接口
I/O 2× 扩展口 40-pin 2.54mm 间距 1× PMOD 扩展口 12-pin
调试 板载1路USB JTAG接口
USB 1× USB 2.0 Host 1× USB 2.0 OTG 1× USB 调试串口 1× USB JTAG
功能
RTC 1个RTC实时时钟，配有电池座（CR1220）
按键 7个按键（1个CPU复位+2个PS控制+4个PL控制） 6个用户LED（2个PS控制+4个PL控制）
硬件参数
时钟 1个33.333MHz有源晶振（PS） 1个50MHz有源晶振（PL）
电源
供电 5V/2A供电
FPGA 资源
FPGA型号 XC7Z010-1CLG400I
逻辑单元 28K
查找表 17,600
触发器 35,200
块RAM 2.1Mb
DSP Slice 80
内存/存储
内存 512MB DDR3
存储 32MB QSPI Flash 32MB SPI Flash
扩展存储 microSD
通讯
网络 1× 千兆以太网 · RJ45
音视频
显示 1× HDMI 输出 1080P

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/274
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 35.0
逻辑规模 42.8
片上资源 28.1



高速接口 15.4
处理器 28.1
扩展 57.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 219 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥999 淘宝购买
