ALINX AX7015B ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

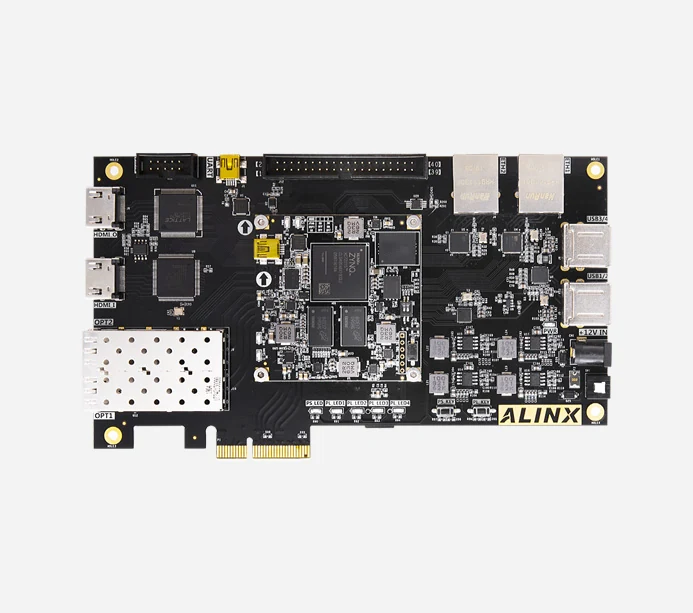

ALINX AX7015B

XILINX ZYNQ7015 FPGA开发板 PCIE光纤 XC7Z015 AX7015B

ALINXXC7Z015FPGA
基础信息
芯片型号 XC7Z015
尺寸 60×60 mm 188×106 mm
工作温度 -40℃~+85℃（工业级，核心板）
类型 FPGA 开发板
供电 12V/3A供电
资料完整度 高：官网产品参数表
参数 ↗
CPU 2× Cortex-A9 @766MHz
内存 512MB~1GB DDR3
网口 2× 1GbE
CPU主频 766MHz
存储 32MB eMMC
USB 4× USB 2.02× USB Uart
官网产品页
ALINX AX7015B 4 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XC7Z015 ARMv7 芯片页 →
CPU 2× Cortex-A9最高 766MHz
接口
扩展接口 PCIe 2.0 x2（单通道最高5Gb/s）
I/O 1× 扩展口 40-pin（2.54mm间距，34路IO）
调试 JTAG · 10-pin 2.54mm 间距
USB 4× USB 2.0 2× USB 调试串口
通讯
网络 2× 千兆以太网 · RJ45 2× SFP+（每路最高6.25Gb/s）
音视频
显示 1× HDMI 输出（最高1080P@60Hz，支持3D输出）
硬件参数
时钟 1个33.33MHz有源晶振（PS） 1个125MHz有源晶振
功能
按键 2个按键 1个复位按键 5个LED灯（1个PS控制+4个PL控制）
电源
供电 12V/3A供电
内存/存储
内存 1GB DDR3（2片512MB）
存储 8GB eMMC 32MB QSPI Flash
扩展存储 1× Micro SD 支持SD模式和SPI模式
FPGA 资源
FPGA型号 XC7Z015-2CLG485I
速度等级 -2
查找表 46,200
触发器 92,400
高速收发器 4× ，PCIE Gen2 x4 4× GTP，每路高达 6.25Gb/s，适合光纤通信和 PCIe 数据通信
逻辑单元 74K
块RAM 3.3Mb
用户IO PL 148个 MIO 39个（其中电压可调IO 50个）
LVDS差分对 24×
DSP Slice 160

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/269
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 49.3
逻辑规模 55.7
片上资源 35.8



高速接口 67.6
处理器 25.8
扩展 47.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 158 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥2799 淘宝购买
