ALINX AXP110

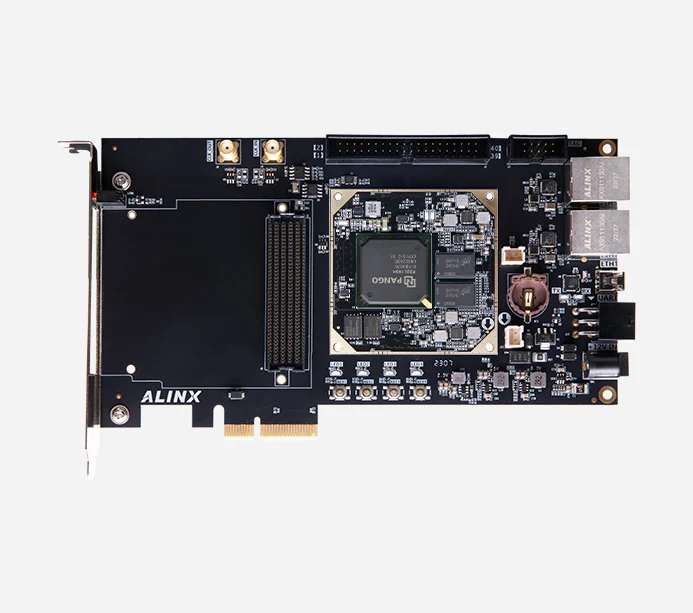

紫光同创 Logos2 PG2L100H 国产 FPGA 开发板 FMC接口 千兆网 AXP110

ALINXPG2L100HFPGA
基础信息
芯片型号 PG2L100H
尺寸 188.1×110.8 mm
类型 FPGA 开发板
供电 12V/3A
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
内存 512MB~1GB DDR3
网口 2× 1GbE
存储 16MB Flash
USB 1× Uart转USB接口（调试串口）
PCB层数 核心板12层+扩展板8层
PCB 核心板 12 层 PCB
官网产品页
ALINX AXP110 3 图

详细参数

ALINX · FPGA 开发板
SoC 紫光同创 PG2L100H 芯片页 →
CPU / GPU / NPU 信息待补
内存/存储
内存 1GB DDR3（2片512MB，32bit）
存储 32MB QSPI Flash（2片16MB） 32MB SPI Flash
通讯
网络 2× 千兆以太网 · RJ45
硬件参数
时钟 1个50MHz 2个125MHz 1个200MHz有源晶振
功能
RTC 1路RTC实时时钟，配有电池座，电池的型号为CR1220（需自购）
板载传感器 温度传感器（LM75A）
按键 4个用户按键+2个数据指示灯
LED 1个电源指示灯+4个用户指示灯
电源
供电 12V/3A
FPGA 资源
FPGA型号 PG2L100H-6IFBG676
查找表 66,600个
触发器 133,200个
速度等级 -6
温度等级 -40℃ ~ +85℃
块RAM 155× 36Kb（5,580Kb）
DSP Slice 240（APM）
接口
扩展接口 1× PCIe 2.0 x4
I/O 1× FMC LPC 1× 扩展口 40-pin 2.54mm 间距 PCIe 2.0 x4
调试 JTAG · 10-pin 2.54mm 间距
USB 1× USB 调试串口
其他接口 2× SMA 接口，1× SMA 接口连接到全局时钟管脚，可用于连接外接时钟，另一路可用作时钟输出，给其它设备提供参考时钟

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/649
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 58.9
逻辑规模 60.7
片上资源 40.9



高速接口 68.6
处理器 —
扩展 60.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 107 / 252 名
