ALINX AXP201 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

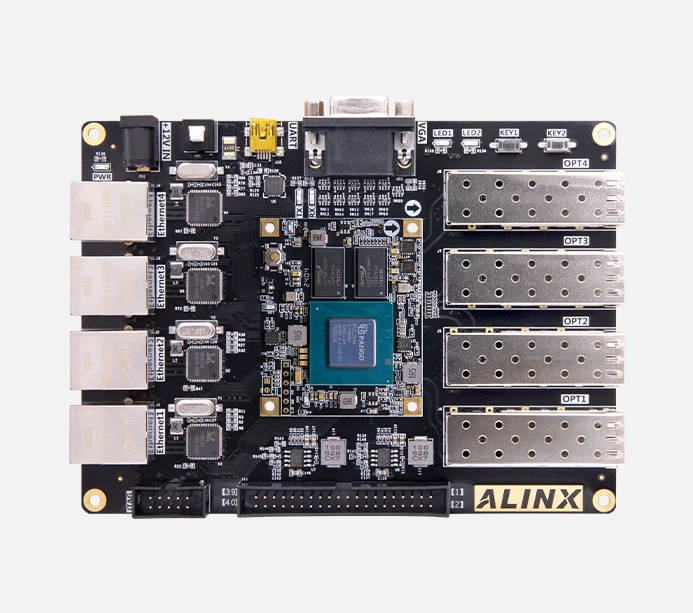

ALINX AXP201

紫光同创 Logos2 PG2L200H 国产FPGA开发板 光纤通信以太网 AXP201

ALINXPG2L200HFPGA
基础信息
芯片型号 PG2L200H
尺寸 55×45 mm 188×110.8 mm
工作温度 -40℃~+85℃（工业级，核心板）
类型 FPGA 开发板
供电 12V/3A
资料完整度 高：官网产品参数表
参数 ↗
内存 1GB DDR3
网口 4× 1GbE
存储 16MB Flash
USB 1× Uart转USB接口（调试串口）
PCB层数 核心板10层+扩展板4层
PCB 核心板 10 层 PCB
官网产品页
ALINX AXP201 3 图

详细参数

ALINX · FPGA 开发板
SoC 紫光同创 PG2L200H 芯片页 →
CPU / GPU / NPU 信息待补
接口
扩展接口 4× SFP
I/O 1× 扩展口 40-pin 2.54mm 间距
调试 JTAG · 10-pin 2.54mm 间距
USB 1× USB 调试串口
通讯
网络 4× 千兆以太网 · RJ45
音视频
显示 1× VGA（16位色，RGB565）
功能
按键 2个用户按键
LED 核心板1个LED+扩展板2个LED
电源
供电 12V/3A
FPGA 资源
FPGA型号 PG2L200H-6IFBB484
查找表 239,700（等效LUT4）
触发器 319,600
分布式RAM 2,469 Kbit
块RAM 1GB DDR3 14,940 Kbit
用户IO 扩展IO 180（电压可调IO 150）
DSP Slice 740（APM）
内存/存储
内存 1GB DDR3（32bit，核心板）
存储 16MB QSPI Flash（核心板） 16MB SPI Flash

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/768
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 58.7
逻辑规模 74.7
片上资源 —



高速接口 48.4
处理器 —
扩展 35.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 108 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥2499 淘宝购买
