ALINX AXP12

紫光同创 Logos PGL12G 国产FPGA开发板 HDMI 输出 视频图像处理 AXP12

ALINXPGL12GFPGA
基础信息
芯片型号 紫光同创 PGL12G
尺寸 130×90 mm
类型 FPGA 开发板
供电 5V/2A
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
内存 SDRAM
网口 1× 1GbE
存储 Flash
USB 1× USB 2.0通信接口1× Uart转USB接口（调试串口）
PCB层数 核心板8层+扩展板4层
PCB 核心板 8 层 PCB
官网产品页

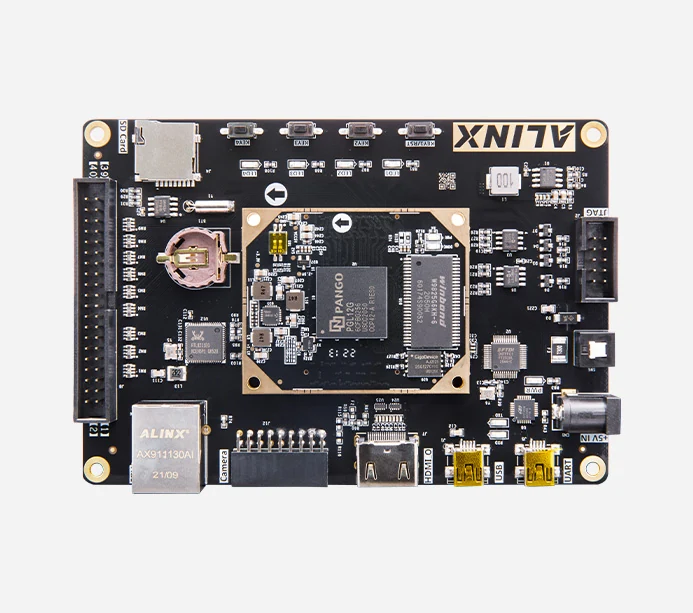

ALINX AXP12 4 图

详细参数

ALINX · FPGA 开发板
SoC 紫光同创 PGL12G 芯片页 →
CPU / GPU / NPU 信息待补
硬件参数
时钟 1个50MHz的有源晶振
接口
I/O 1× 扩展口 40-pin 2.54mm 间距 1× USB 调试串口
调试 1× JTAG
USB 1× USB 2.0通信接口 1× Uart转USB接口（调试串口）
电源
供电 5V/2A
通讯
网络 1× 千兆以太网 · RJ45
音视频
显示 1× HDMI
摄像头 1个18针CMOS摄像头接口（适配OV5640摄像头模块）
FPGA 资源
FPGA型号 PGL12G-6CFBG256
查找表 12,480（等效LUT4）
触发器 15,600个
用户IO 106
速度等级 -6
块RAM 30× 18Kb（540Kb）
DSP Slice 20（APM）
内存/存储
内存 256Mbit SDRAM（核心板）
存储 64Mbit QSPI Flash（核心板）
扩展存储 1× microSD（支持SPI模式）
功能
按键 4个用户按键
LED 5个用户LED（核心板1个，扩展板4个）
RTC 1路RTC实时时钟，配有电池座，电池的型号为CR1220

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/644
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 32.0
逻辑规模 38.6
片上资源 —



高速接口 9.2
处理器 —
扩展 47.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 232 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥999 淘宝购买
