ALINX AC616B ALINX · FPGA 核心板

总览

ALINX · FPGA 核心板

ALINX AC616B

ALINX Xilinx FPGA 核心板 Spartan-6 DDR3 XC6SLX16 AC616B

ALINXXC6SLX16FPGA
基础信息
芯片型号 XC6SLX16
尺寸 75×64 mm
工作温度 0℃~+85℃
类型 FPGA 核心板
供电 USB供电
资料完整度 高：官网产品参数表
参数 ↗
内存 128MB DDR3/SDRAM
存储 8MB Flash
USB 1路USB Uart接口（Mini USB，串口通信与供电）
PCB层数 6层
FPGA型号 XC6SLX16-2CSG324
逻辑单元 14,579
官网产品页

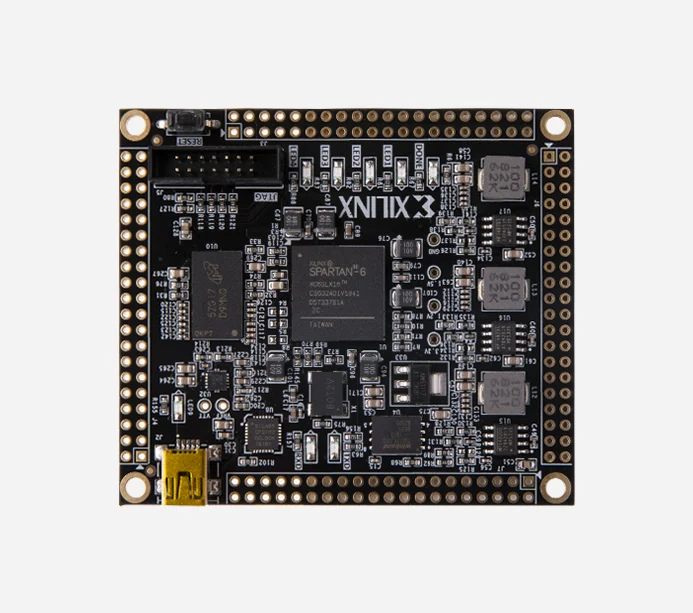

ALINX AC616B 3 图

详细参数

ALINX · FPGA 核心板
SoC Xilinx XC6SLX16 芯片页 →
CPU / GPU / NPU 信息待补
硬件参数
时钟 板载50M有源晶振
接口
I/O 1× USB 调试串口 4× 扩展口 40-pin 2.54mm 间距
调试 1× JTAG
USB 1× USB 调试串口（Mini USB，串口通信与供电）
功能
按键 1× 复位按键
LED 4× 用户LED
电源
供电 USB供电
FPGA 资源
FPGA型号 XC6SLX16-2CSG324
逻辑单元 14,579
块RAM 576Kb
查找表 9,112（LUT6）
触发器 18,224
DSP Slice 32（DSP48A1）
内存/存储
内存 128MB DDR3 SDRAM
存储 8MB QSPI Flash 8MB SPI Flash

软件生态

ALINX · FPGA 核心板
官方文档 alinx.com/detail/700
官网产品页 官网

评价与评分

ALINX · FPGA 核心板

FPGA 板

综合评分 24.6
逻辑规模 34.7
片上资源 20.1



高速接口 2.5
处理器 —
扩展 35.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 250 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 核心板
¥599 淘宝购买
