ALINX Z7-P ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

ALINX Z7-P

AMD Xilinx Zynq UltraScale+ MPSoC PCIE AI FPGA开发板 ZU7EV XCZU7EV Z7-P

ALINXXCZU7EVFPGA
基础信息
芯片型号 XCZU7EV
尺寸 222×106.7 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 开发板
供电 12V/3A供电（+12V电压输入）
资料完整度 高：官网产品参数表
参数 ↗
CPU 1.333GHz
内存 4GB DDR4
网口 2× 1GbE
存储 64MB eMMC
USB 1× USB 3.0 Type C（HOST/SLAVE/OTG）2× Uart转USB（PS和PL各1路）
GPU Mali-400 MP2
官网产品页

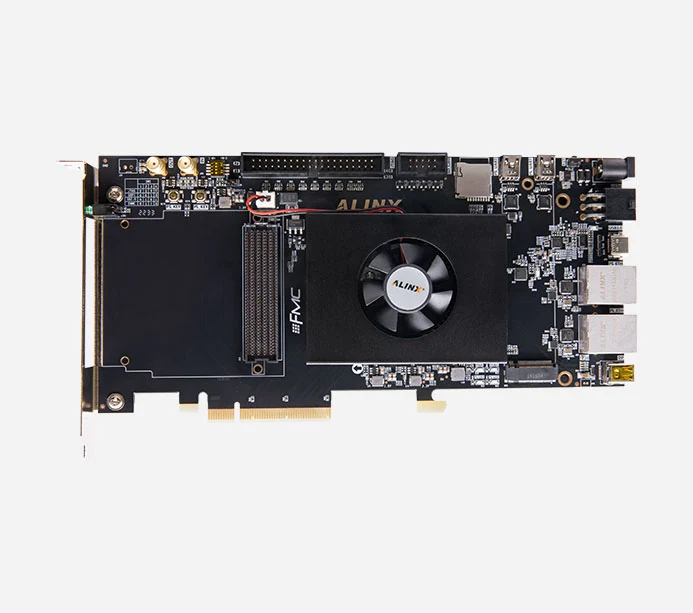

ALINX Z7-P 3 图

详细参数

ALINX · FPGA 开发板
SoC Xilinx XCZU7EV 芯片页 →
CPU 1.333GHz
GPU Mali-400 MP2
视频编解码 H.264/H.265
接口
扩展接口 PCIe x8（PCI Express 3.0，单通道最高8Gbps） 1× M.2 PCIe
I/O 2× USB 调试串口（PS和PL各1路） 1× FMC HPC 8× PCIe 1× M.2（PCIe x1，SSD） 扩展口 40-pin 2.54mm 间距
调试 1× JTAG
USB 1× USB 3.0 · Type-C（HOST/SLAVE/OTG） 2× USB 调试串口（PS和PL各1路）
通讯
网络 2× 千兆以太网（PS和PL各1路）
功能
板载传感器 温度传感器（LM75A）
按键 1个复位按键、2个用户按键
LED 核心板1个电源指示灯 底板1个电源指示灯 1个DONE配置指示灯 4个用户指示灯
电源
供电 12V/3A供电（+12V电压输入）
内存/存储
内存 PS端4GB DDR4 PL端4GB DDR4
存储 32GB eMMC 64MB QSPI Flash 64MB SPI Flash
扩展存储 1× M.2（PCIe x1，接M.2 SSD） 1× microSD
FPGA 资源
FPGA型号 XCZU7EV-2FFVC1156I
逻辑单元 504K
触发器 460.8K
查找表 230.4K
DSP Slice 1728
分布式RAM 6.2Mb
块RAM 11Mb
UltraRAM 27Mb
用户IO HP I/O 134个 HD I/O 46个
高速收发器 16路GTH（16.3Gb/s）
音视频
显示 1× DP · Mini DP（最高4K@30Hz或1080P@60Hz）

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/593
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 71.4
逻辑规模 77.6
片上资源 67.7



高速接口 87.8
处理器 50.4
扩展 60.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 36 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥13999 淘宝购买
