ALINX AC7010C ALINX · FPGA 核心板

总览

ALINX · FPGA 核心板

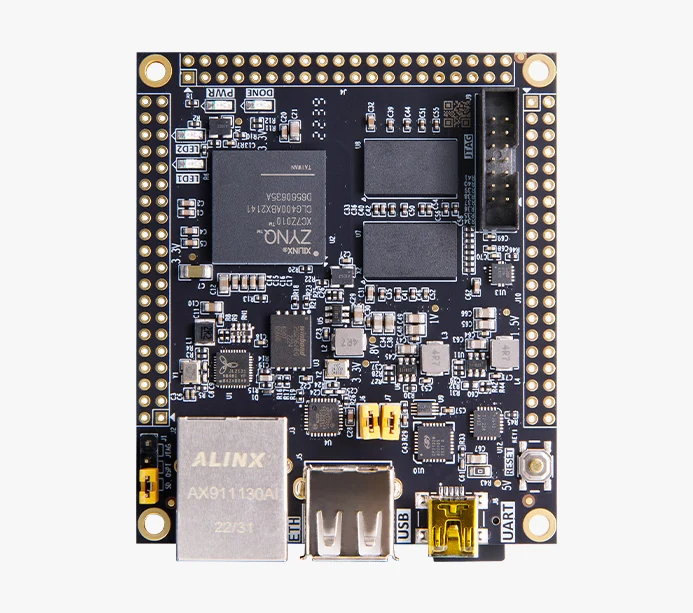

ALINX AC7010C

Xilinx ZYNQ7000 ARM SOM FPGA 核心板 XC7Z010 AC7010C

ALINXXC7Z010FPGA
基础信息
芯片型号 XC7Z010
尺寸 75×64 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 核心板
供电 USB供电
资料完整度 高：官网产品参数表
参数 ↗
CPU 2× Cortex-A9 @866MHz
内存 256~512MB DDR3
网口 1× 1GbE
CPU主频 866MHz
存储 32MB Flash
USB 1× USB 2.0 HOST1× USB 2.0 OTGUSB转串口（供电）
官网产品页
ALINX AC7010C 3 图

详细参数

ALINX · FPGA 核心板
SoC AMD XC7Z010 28nm ARMv7 芯片页 →
CPU 2× Cortex-A9最高 866MHz
硬件参数
时钟 1× 33.333MHz有源晶振（PS） 1× 50MHz晶振（PL）
启动模式 JTAG 调试、QSPI FLASH 和 SD三种启动模式
接口
I/O 3× 扩展口 40-pin
调试 1× JTAG · 14-pin
USB 1× USB 2.0 Host 1× USB 2.0 OTG USB 调试串口 / 供电
功能
按键 1× 复位按键
LED 2× 用户LED（PS、PL各控制1个）
电源
供电 USB供电
FPGA 资源
FPGA型号 XC7Z010-1CLG400I
逻辑单元 28K
查找表 17,600
触发器 35,200
块RAM 2.1Mb
用户IO 94×
DSP Slice 80
内存/存储
内存 512MB DDR3（2片256MB）
存储 32MB QSPI Flash 32MB SPI Flash
扩展存储 1× microSD
通讯
网络 1× 千兆以太网 · RJ45

软件生态

ALINX · FPGA 核心板
官方文档 alinx.com/detail/544
官网产品页 官网

评价与评分

ALINX · FPGA 核心板

FPGA 板

综合评分 31.7
逻辑规模 42.8
片上资源 28.1



高速接口 15.4
处理器 28.1
扩展 35.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 233 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 核心板
¥999 淘宝购买
