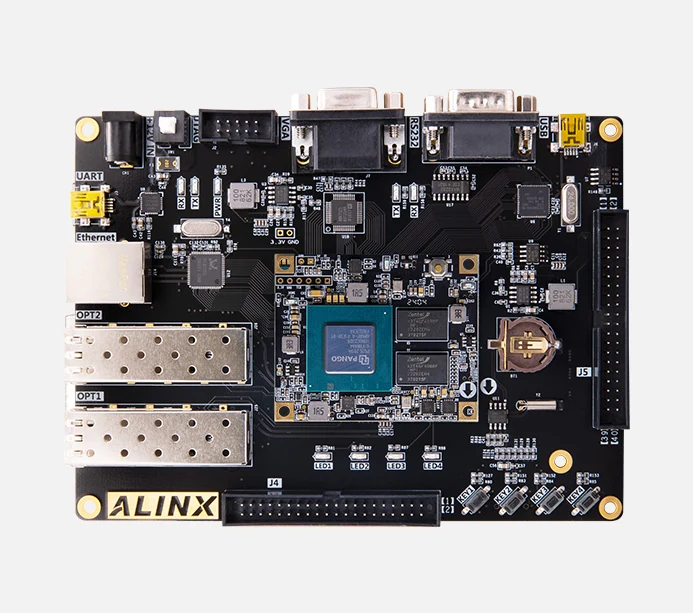

ALINX AXP202

紫光同创 Logos2 PG2L200H 国产FPGA开发板光纤视频图像 AXP202

ALINXPG2L200HFPGA
基础信息
芯片型号 PG2L200H
尺寸 55×45 mm 188×110.8 mm
工作温度 -40℃~+85℃（工业级，核心板）
类型 FPGA 开发板
供电 12V/3A供电（+12V输入）
资料完整度 高：官网产品参数表
参数 ↗
内存 1GB DDR3
网口 1× 1GbE
存储 16MB Flash
USB 1× USB 2.01× USB Uart（USB转串口）
PCB层数 核心板10层+扩展板4层
PCB 核心板 10 层 PCB
官网产品页
ALINX AXP202 3 图

详细参数

ALINX · FPGA 开发板
SoC 紫光同创 PG2L200H 芯片页 →
CPU / GPU / NPU 信息待补
接口
扩展接口 2× SFP
I/O 2× 扩展口 40-pin 2.54mm 间距 1× RS232 1× USB 调试串口
调试 JTAG · 10-pin 2.54mm 间距
USB 1× USB 2.0 1× USB 调试串口
音视频
显示 1× 24位VGA（最高1080p@60Hz）
功能
RTC 板载RTC实时时钟，配有电池座，型号为CR1220（电池需另购）
按键 按键：核心板1个+扩展板4个 LED：核心板1个+扩展板9个
电源
供电 12V/3A供电（+12V输入）
FPGA 资源
FPGA型号 PG2L200H-6IFBB484
查找表 239,700（等效LUT4）
触发器 319,600
分布式RAM 2,469 Kbit
块RAM 1GB DDR3 14,940 Kbit
用户IO 扩展IO 180（电压可调IO 150）
DSP Slice 740（APM）
内存/存储
内存 1GB DDR3（32bit）
存储 16MB QSPI Flash
扩展存储 1× microSD（支持SD模式和SPI模式）
通讯
网络 1× 千兆以太网 · RJ45

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/769
官网产品页 官网
