ALINX AXP203 ALINX · FPGA 开发板

总览

ALINX · FPGA 开发板

ALINX AXP203

紫光同创 Logos2 PG2L200H 国产FPGA开发板 PCIE2.0 AXP203

ALINXPG2L200HFPGA
基础信息
芯片型号 PG2L200H
尺寸 55×45 mm 188×110.8 mm
工作温度 -40℃~+85℃（工业级，核心板）
类型 FPGA 开发板
供电 12V/3A供电（+12V输入）
资料完整度 高：官网产品参数表
参数 ↗
内存 1GB DDR3
网口 2× 1GbE
存储 16MB Flash
USB 1× Uart转USB（调试串口）
PCB层数 核心板10层+扩展板4层
PCB 核心板 10 层 PCB
官网产品页

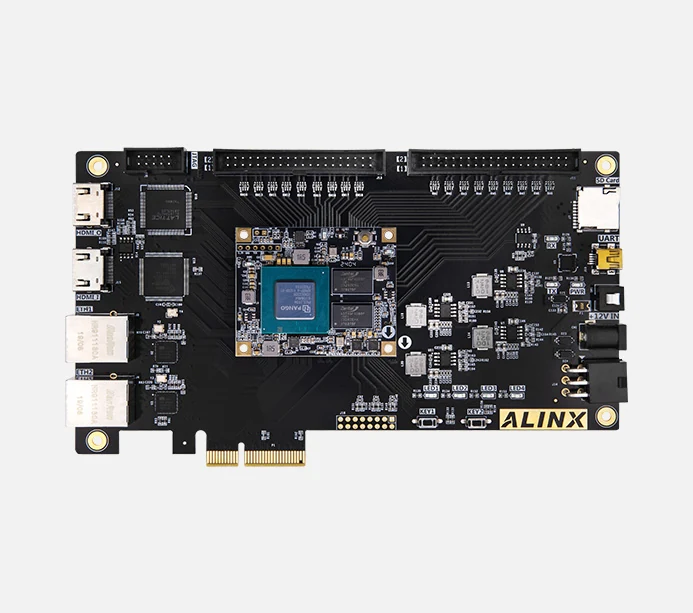

ALINX AXP203 3 图

详细参数

ALINX · FPGA 开发板
SoC 紫光同创 PG2L200H 芯片页 →
CPU / GPU / NPU 信息待补
FPGA 资源
FPGA型号 PG2L200H-6IFBB484
查找表 239,700
触发器 319,600
分布式RAM 2,469 Kbit
块RAM 14,940 Kbit
用户IO 150
DSP Slice 740（APM）
通讯
网络 2× 千兆以太网 · RJ45
功能
按键 核心板1个LED 1个按键 扩展板4个LED 2个按键
电源
供电 12V/3A供电（+12V输入）
音视频
显示 1× HDMI 输出（1080P@60Hz，支持3D输出）
接口
扩展接口 PCIe 2.0 x4
I/O 2× 40针2.54mm扩展口 PCIe x4（金手指） 180 2× 40 针 2.54mm 间距的扩展口
调试 JTAG · 10-pin 2.54mm 间距
USB 1× USB 调试串口
内存/存储
内存 1GB DDR3（32bit）
存储 16MB QSPI Flash
扩展存储 1× Micro SD 支持SD模式和SPI模式

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/760
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 65.5
逻辑规模 74.7
片上资源 —



高速接口 63.4
处理器 —
扩展 47.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 63 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥2499 淘宝购买
