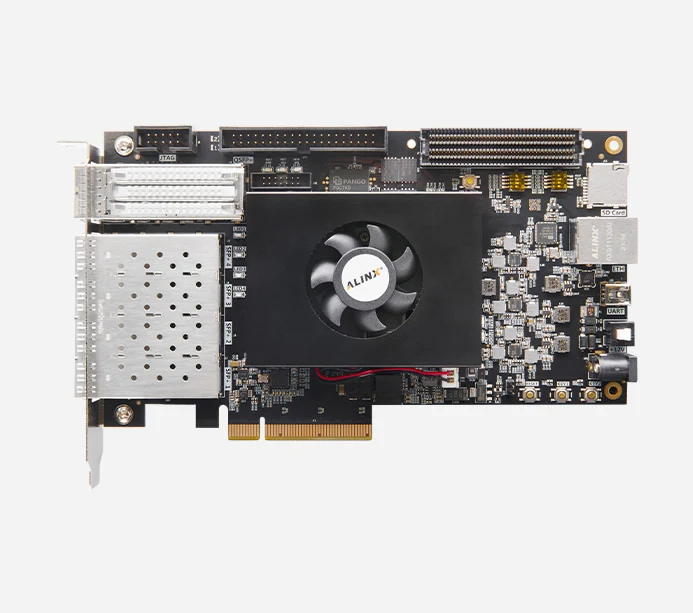

ALINX AXP390

紫光同创 Titan-2 PG2T390 国产 FPGA 开发板 PCIe 3.0 光纤通信 DDR4 FMC AXP390

ALINXPG2T390HFPGA
基础信息
芯片型号 PG2T390H
尺寸 188×106 mm
类型 FPGA 开发板
供电 12V/3A供电（+12V输入）
资料完整度 高：官网产品参数表
品牌 ALINX
参数 ↗
内存 512MB~8GB DDR4/DDR3
网口 1× 1GbE
存储 16MB Flash
USB 1× Uart转USB（调试串口）
PCB层数 14层
PCB 14 层 PCB
官网产品页
ALINX AXP390 4 图

详细参数

ALINX · FPGA 开发板
SoC 紫光同创 PG2T390H 芯片页 →
CPU / GPU / NPU 信息待补
内存/存储
内存 8GB（4片2GB） 2GB（4片512MB） DDR4 / DDR3
存储 4片16MB QSPI Flash 16MB SPI Flash
扩展存储 1× microSD
通讯
网络 4× SFP+（每路10Gb/s） 1× QSFP+（40Gb/s） 1× 千兆以太网 · RJ45
功能
板载传感器 LM75温度传感器
按键 1个电源指示灯 1个DONE配置指示灯 4个FPGA控制指示灯 1个FPGA系统复位 2个用户按键
电源
供电 12V/3A供电（+12V输入）
FPGA 资源
触发器 487,200
查找表 243,600
FPGA型号 PG2T390H-6IFFBG900
逻辑单元 390K
块RAM 480× 36Kb（17,280Kb）
DSP Slice 840（APM）
接口
扩展接口 1× PCIe 3.0 x8，单通道最高8Gbps 5× SFP
I/O 1× FMC LPC 2× 扩展口 40-pin 2.54mm 间距 PCIe 3.0 x8 · 金手指
调试 2× JTAG · 10-pin 2.54mm 间距
USB 1× USB 调试串口
硬件参数
时钟 1个100MHz差分晶振 1个多路输出时钟芯片

软件生态

ALINX · FPGA 开发板
官方文档 alinx.com/detail/729
官网产品页 官网

评价与评分

ALINX · FPGA 开发板

FPGA 板

综合评分 63.8
逻辑规模 74.8
片上资源 —



高速接口 47.5
处理器 —
扩展 60.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 72 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 开发板
¥12999 淘宝购买
